Арматура для железобетонных конструкций по ДСТУ 3760–98

Содержание

Сортамент и масса 1 м проката

Арматура по ДСТУ 3760–98

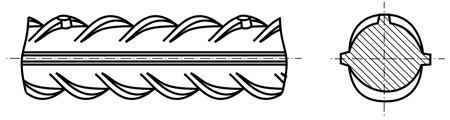

Рис. 1. Арматура по ДСТУ 3760–98

Общие технические условия на арматурный прокат регламентируются ДСТУ 3760–98, введенным в Украине с отменой ГОСТ 5781–82 и ГОСТ 10884–94. Данный стандарт распространяется на прокат арматурный гладкого и периодического профиля диаметром от 5,5 до 40 мм, предназначенный для армирования обычных и предварительно напряженных железобетонных конструкций. ДСТУ 3760–98 допускает по соглашению изготовителя с потребителем изготовление проката с другими периодическими профилями.

В соответствии с ДСТУ 3760–98 арматурный прокат (обозначается индексом А) подразделяют на классы. Классы определяются в зависимости от нормируемого значения условного предела текучести в МПа.

Прокат подразделяют на:

  • свариваемый (обозначается индексом С);
  • стойкий против коррозионного растрескивания под напряжением (обозначается индексом К);
  • несвариваемый (без индекса С);
  • нестойкий против коррозионного растрескивания (без индекса К).

Арматурный прокат изготавливают следующих классов:

  • А240С с гладким профилем;
  • А300С, А400С, А500С, А600, А600С, А600К, А800, А800К и А1000 с периодическим профилем.


Таблица 1. Номинальный диаметр арматурного проката, количество метров в тонне, масса одного погонного метра проката и допустимые отклонения по массе

Номинальный диаметр
проката, dн, мм		 Количество метров
в тонне, м		 Масса 1 погонного метра арматуры, кг
Расчетное значение, кг Допустимые отклонения, %
5,5 5362 0,1865 ± 8,0
6 4505 0,222
8 2534 0,3946
10 1622 0,6165 ± 5,0
12 1126 0,8878
14 827,5 1,208
16 633,6 1,578 ± 4,5
18 500,6 1,998
20 405,5 2,466
22 335,1 2,984
25 259,5 3,853
28 206,9 4,834
32 158,4 6,313
36 125,2 7,99
40 101,4 9,865


Примечание. Масса 1 м арматуры вычислена при плотности стали 7850 кг/м3 и является справочной величиной.


Стандартом предусмотрено изготовление арматурного проката круглого гладкого профиля диаметром от 5,5 до 40 мм и периодического профиля номинальным диаметром от 6,0 до 40 мм. Арматурный прокат поставляют в прутках и мотках. Арматурный прокат гладкого профиля класса А240 изготавливают по ГОСТ 2590 обычной точности.

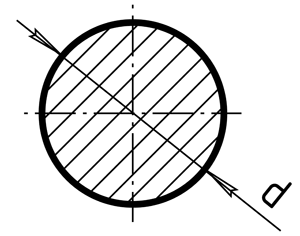

Арматурный прокат гладкого профиля класса А240

Рис. 2. Арматурный прокат гладкого профиля класса А240

Арматурный прокат периодического профиля должен иметь поперечные выступы серповидной формы, которые не должны соединяться с продольными выступами. Продольные выступы не обязательны.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 2. Требования к основным геометрическим размерам профиля

Геометрические параметры профиля Номинальный диаметр проката, dн, мм Размеры профиля
Минимальная высота поперечных выступов, h, мм 6–18 0,070•dн
20–40 0,065•dн
Шаг поперечных выступов, t, мм 6–8 (0,64–0,86)•dн
8–14 (0,55–0,75)•dн
14–40 (0,51–0,69)•dн
Угол наклона, β° 6–40 40–60
Расстояние между концами поперечных выступов C, не более, мм 6–40 0,25•dн
Размеры выступов, b, h1, b1, мм 6–40 (0,10–0,15)•dн


Стандартом допускается изготовление проката промежуточных размеров и с другим видом периодического профиля. Овальность гладкого арматурного проката — по ГОСТ 2590. Овальность проката периодического профиля (разность d1 и d2) должна быть не более 1,2 мм для проката диаметром от 6 до 14 мм, не более 1,6 мм для проката диаметром от 16 до 25 мм и не более 2,4 мм для проката диаметром свыше 25 мм.

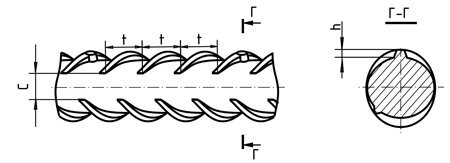

Арматурный прокат периодического профиля без продольных выступов

Рис. 3. Арматурный прокат периодического профиля без продольных выступов

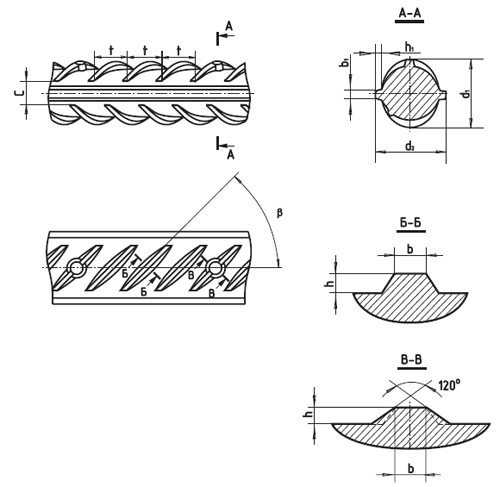

Арматурный прокат периодического профиля с продольными выступами

Рис. 4. Арматурный прокат периодического профиля с продольными выступами

Предельные отклонения по длине

вернуться к содержанию

Арматурный прокат в прутках изготавливают мерной и немерной длины. Длина прутков должна находится в диапазоне от 6 до 12 м.

Стандартом регламентируются предельные отклонения по длине мерных прутков. Они могут быть от 0 до +100 мм. По соглашению изготовителя с потребителем допускается установление других предельных отклонений. Кривизна прутков арматурного проката не должна превышать 0,6 % от измеряемой длины.

Маркировка, упаковка, транспортирование

вернуться к содержанию
Маркировка и упаковка — по ДСТУ 3058 (ГОСТ 7566) со следующими дополнениям:

  • арматурный прокат в прутках упаковывают в связки массой не более 15 т. При поставке арматурного проката в мотках каждый моток должен состоять из одного отрезка. Допускается поставка мотков, состоящих из двух отрезков, в количестве не более 10 % от массы партии. Моток должен быть плотно перевязан;
  • арматурный прокат должен иметь прокатную маркировку с шагом не более 1,5 м в виде точек, выступов или других меток, обозначающих:

    • предприятие-изготовителя;
    • класс арматурного проката.

Арматурный прокат периодического профиля с продольными выступами

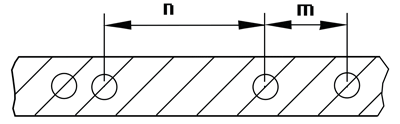

Рис. 5. Схема прокатной маркировки арматурного проката

На рисунке приведена схема маркировки проката А300С Днепровским металлургическим комбинатом путем нанесения меток на поперечные выступы. Предприятие-изготовитель и класс проката определяются количеством поперечных выступов между метками. Начало отсчета — метки на двух смежных выступах.


Таблица 3. Обозначение предприятий-производителей арматуры

Предприятие Криворожсталь Днепровский МК Макеевский МК Енакиевский МЗ
Количество выступов, n 1 3 6 7


Таблица 4. Обозначение классов арматуры

Класс проката А300С А400С А500С А600С, А600 А800К, А800 А1000
Количество выступов, m 2 3 1 4 5 6


Транспортирование и хранение — по ДСТУ 3058 (ГОСТ 7566).

Условные обозначения

вернуться к содержанию

Арматурный прокат диаметром 25 мм класса А800:

25 А800 ДСТУ 3760-98.

Арматурный прокат диаметром 10 мм класса А300С свариваемый:

10 А300С ДСТУ 3760-98.
