Арматура термомеханически упрочненная для железобетонных конструкций по ГОСТ 10884–94

Содержание

Сортамент и масса 1 м проката

Технические условия на термомеханически упрочненную арматуру регламентируются ГОСТ 10884–94. Данный стандарт распространяется на термомеханически упрочненную арматурную сталь гладкую и периодического профиля диаметрами 6–40 мм, предназначенную для армирования железобетонных конструкций.

Арматурную сталь по данному стандарту подразделяют на классы в зависимости:

  • от механических свойств — класса прочности (установленного стандартом нормируемого значения условного или физического предела текучести);
  • от эксплуатационных характеристик — на свариваемую (индекс С), стойкую против коррозионного растрескивания (индекс К).

Арматурную сталь изготавливают классов Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200 с периодическим профилем согласно рисункам 1 и 2 или ГОСТ 5781. По согласованию изготовителя с потребителем арматурную сталь класса прочности Ат800 и выше допускается изготавливать гладкой.

Периодический профиль арматуры по ГОСТ 10884–94 с продольным выступом

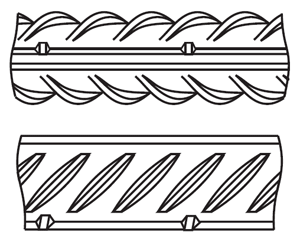

Рис. 1. Периодический профиль арматуры по ГОСТ 10884–94 с продольным выступом

Периодический профиль арматуры по ГОСТ 10884–94 без продольного выступа

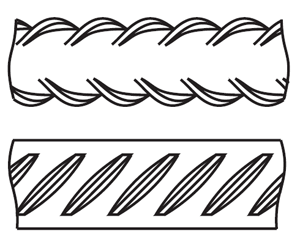

Рис. 2. Периодический профиль арматуры по ГОСТ 10884–94 без продольного выступа

Основные параметры и размеры. Линейная плотность (масса стержня длиной 1 м), предельные отклонения по размерам и массе должны соответствовать установленным ГОСТ 5781.

Геометрические параметры арматуры по ГОСТ 10884–94

Рис. 3. Геометрические параметры арматуры по ГОСТ 10884–94

Угол между поперечными выступами и продольной осью стержня β рекомендуется принимать равным 45°. Допускается указанный угол принимать равным от 35° до 70°.

Значения и допускаемые отклонения размера d2 соответствуют приведенным в данной таблице для размера d1.

Овальность стержней (разность между d1 и d2 в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по размеру d1.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом прокате их не контролируют.

Арматурную сталь диаметром 10 мм и более изготавливают в виде стержней, оговоренной в заказе длиной.

Арматурная сталь диаметрами 6 и 8 мм изготавливается в мотках. Изготовление арматурной стали классов Ат400С, Ат500С и Ат600С диаметром 10 мм допускается в мотках.

Стержни изготавливают мерной длины от 5,3 до 13,5 м. Допускается изготовление стержней мерной длиной до 26 м.

Длина стержней — по требованию потребителя.

Свариваемую арматурную сталь допускается поставлять в виде стержней:

  • мерной длины с немерными отрезками длиной не менее 2 м в количестве не более 15 % от массы партии;
  • немерной длины от 6 до 12 м. В партии такой арматурной стали допускается наличие стержней длиной от 3 до 6 м в количестве не более 7 % от массы партии.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 1. Геометрические параметры термоупрочненной арматуры и их предельные отклонения, мм

Номинальный диаметр арматурной стали (номер профиля), dн d h d1 t * b b1 с, неболее
не менее номинальный отклонения при точности
обычной повышенной
6 5,8 0,4 7 +0,8/–1,0 ±0,6 5 0,6 1,0 1,9
8 7,7 0,6 9,3 6 0,8 1,25 2,5
10 9,5 0,8 11,5 +0,9/–1,6 7 1 1,5 3,1
12 11,3 1 13,7 8 1,2 2,0 3,8
14 13,3 1,1 15,9 9 1,4 4,4
16 15,2 1,2 18 +1,2/–1,8 ±0,8 10 1,6 5
18 17,1 1,3 20,1 11 1,8 5,6
20 19,1 1,4 22,3 12 2 6,3
22 21,1 1,5 24,5 14 2,2 6,9
25 24,1 1,6 27,7 15 2,5 7,9
28 27 1,8 31 +1,7/–2,5 ±1,2 17 2,8 2,5 8,8
32 30,7 2 35,1 18 3,2 3,0 10
36 34,5 2,3 39,5 19 3,6 11,3
40 38,4 2,5 43,8 20 4 12,5


* Предельные отклонения составляют ±15 %.

Предельные отклонения по длине

вернуться к содержанию

Предельные отклонения по длине стержней мерной длины должны соответствовать требованиям ГОСТ 5781.

Механические свойства и химический состав

вернуться к содержанию

Таблица 2. Нормы на механические свойства арматурного проката

Класс прочности арматурной стали Номинальные диаметры, мм Температура электронагрева, °С Временное сопротивление разрыву, σв, МПа Условный или физический предел текучести,σ0,2 (σт), МПа
не менее
Ат400 6–40 — 550 440
Ат500 6–40 — 600 500
Ат600 10–40 400 800 600
Ат800 10–32* 400 1000 800
Ат1000 10–32 450 1250 1000
Ат1200 10–32 450 1450 1200



Маркировка, упаковка, транспортирование

вернуться к содержанию

Параметры маркировочных знаков арматуры по ГОСТ 10884–94

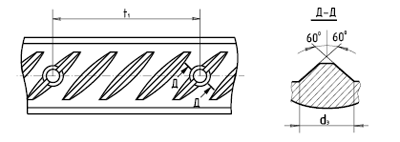

Рис. 4. Параметры маркировочных знаков арматуры по ГОСТ 10884–94

Арматурная сталь периодического профиля имеет маркировку класса прочности и завода-изготовителя, наносимую при ее прокатке в виде маркировочных коротких поперечных ребер или точек на поперечных выступах.


Таблица 3. Размеры маркировочных знаков

Номинальный диаметр арматурной стали
(номер профиля), мм		 Размеры маркировочных знаков, мм
h1 lм b2 d3
6 0,4 2 3 –
8 0,6 4
10 0,8 3
12 1
14 1,1
16 1,2 5
18 1,3 4
20 1,4
22 1,5
25 1,6
28 1,8
32 2 6
36 2,3
40 2,5


Маркировочные короткие поперечные ребра высотой 0,5 мм, не выходящие за пределы габаритного размера по окружности диаметром d1, располагают на поверхностях, примыкающих к продольным ребрам.

Маркировочные точки высотой, равной высоте поперечного выступа, представляют собой конусообразные утолщения на поперечных выступах.

Класс прочности арматурной стали обозначают числом поперечных выступов согласно таблице 4 в интервале t1 (см. рисунки 5 (Схема прокатной маркировки) и 4).


Таблица 4. Маркировка класса прочности термомеханически упрочненной

Класс прочности арматурной стали Число поперечных выступов в интервале t1 (см. рисунки 5, 4)
Ат400 3
Ат500 1
Ат600 4
Ат800 5
Ат1000 6
Ат1200 7


* Для арматурной стали класса Ат800К диаметром 18–32 мм.

При отсутствии прокатной маркировки концы стержней или связки арматурной стали соответствующего класса должны быть окрашены несмываемой краской следующих цветов:

  • Ат400С — белой; Ат800 — зеленой;
  • Ат500С — белой и синей; Ат800К — зеленой и красной;
  • Ат600 — желтой; Ат1000 — синей;
  • Ат600С — желтой и белой; Ат1000К — синей и красной;
  • Ат600К — желтой и красной; Ат1200 — черной.

Допускается окраска связок на расстоянии 0,5 м от концов. Стержни упаковывают в связки массой до 10 т, перевязанные проволокой. По требованию потребителей стержни упаковывают в связки массой до 3 т. При поставке в мотках каждый моток должен состоять из одного отрезка арматурной стали. Масса мотка — до 3 т. Моток должен быть равномерно перевязан по окружности не менее чем в четырех местах. Каждая из этих вязок должна иметь промежуточную стяжку (вязку), которая располагается на уровне средней толщины мотка. К каждому мотку или связке стержней должен быть прочно прикреплен ярлык, на котором указывают:

  • товарный знак или товарный знак и наименование предприятия-изготовителя;
  • условное обозначение арматурной стали;
  • номер партии;
  • клеймо технического контроля.

При несоответствии механических свойств арматурной стали маркировке, нанесенной при ее прокатке, фактический класс прочности должен быть указан на ярлыке и в документе о качестве, а концы стержней должны быть окрашены краской в соответствии с приведенными правилами маркировки.

Транспортирование и хранение — по ДСТУ 3058–95 (ГОСТ 7566–94).

Условные обозначения

вернуться к содержанию

Обозначение арматурной стали должно содержать (по ГОСТ 10884–94):

  • номинальный диаметр (номер профиля), мм;
  • обозначение класса прочности;
  • обозначение ее эксплуатационных характеристик — свариваемость (индекс С), стойкость против коррозионного растрескивания (индекс К).

Арматурная сталь диаметром 20 мм, класса прочности Ат800:

20 Ат800 ГОСТ 10884-94.

То же, диаметром 10 мм, класса прочности Ат400, свариваемой (С):

10 Ат400С ГОСТ 10884-94.

То же, диаметром 16 мм, класса прочности Ат600, стойкой против коррозионного растрескивания (К):

16 Ат600К ГОСТ 10884-94.

вернуться к содержанию
