Болты
Болт – крепежное изделие, цилиндрический стержень с винтовой резьбой на одном конце и головкой той или иной формы на другом. Болт общего назначения по точности изготовления и чистоте поверхности делят на две группы: нормальной и повышенной точности. Болт нормальной точности изготавливают горячей или холодной высадкой головки с последующей накаткой или нарезкой резьбы. Болт пoвышеной точности изготавливают холодной высадкой головки и нарезкой резьбы на токарных автоматах. Болт классифицируется по форме и размерам, например, с шеcтигранной, полукруглой, потайной головками.
Болты с шестигранной головкой класса точности А /повышенной точности/ по ГОСТ 7805-70
Аналоги: DIN 933,931, ISO 4014.

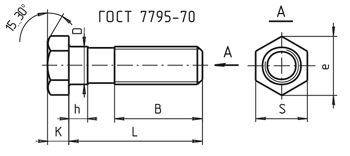

Рис. 1. Болт с шестигранной головкой
Таблица 1. Размеры и масса болтов по ГОСТ 7805-70
| d | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 |
| шаг резьбы, мм | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 |
| K, мм | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 12 | 12,5 | 14 | 15 | 17 |
| b, мм | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 |
| S, мм | 10 | 13 |
17 16 |
19 18 |
22 21 |
24 | 27 | 30 |
32 34 |
36 | 41 |
|
e (не менее), мм |
11,1 | 14,4 |
18,9 17,8 |
21,1 20,0 |
24,5 23,4 |
26,8 | 30,1 | 33,5 |
35,7 37,7 |
40,0 | 45,6 |
| L, мм | Теоретическая масса 1000 штук болтов, кг | ||||||||||
| 8 | 4,306 | 8,898 | – | – | – | – | – | – | – | – | – |
| 10 | 4,712 | 9,624 | 19,28 | – | – | – | – | – | – | – | – |
| 12 | 5,118 | 10,35 | 20,42 | – | – | – | – | – | – | – | – |
| 14 | 5,524 | 11,08 | 21,56 | 30,93 | – | – | – | – | – | – | – |
| 16 | 5,930 | 11,80 | 22,70 | 32,57 | 47,18 | – | – | – | – | – | – |
| 18 | 6,336 | 12,53 | 23,83 | 34,21 | 49,41 | 65,54 | – | – | – | – | – |
| 20 | 6,742 | 13,25 | 24,97 | 35,85 | 51,65 | 68,49 | 95,81 | – | – | – | – |
| 22 | 7,204 | 13,98 | 26,11 | 37,49 | 53,89 | 71,44 | 99,52 | – | – | – | – |
| 25 | 7,871 | 15,07 | 27,82 | 39,95 | 57,25 | 75,87 | 105,1 | 136,4 | – | – | – |
| 28 | 8,537 | 16,56 | 29,52 | 42,41 | 60,60 | 80,29 | 110,6 | 143,3 | – | – | – |
| 30 | 8,981 | 17,35 | 30,66 | 44,05 | 62,84 | 83,24 | 114,3 | 147,9 | 180,6 | – | – |
| 32 | 9,426 | 18,14 | 32,03 | 45,68 | 65,07 | 86,19 | 118,0 | 152,5 | 186,2 | 237,0 | – |
| 35 | 10,09 | 19,32 | 33,88 | 48,43 | 68,44 | 90,62 | 123,6 | 159,4 | 194,6 | 246,9 | 340,6 |
| 38 | 10,76 | 20,51 | 35,73 | 51,09 | 71,79 | 95,04 | 129,2 | 166,3 | 203,0 | 256,9 | 353,3 |
| 40 | 11,20 | 21,30 | 36,96 | 52,87 | 74,45 | 97,99 | 132,9 | 170,9 | 208,6 | 263,5 | 361,8 |
| 45 | 12,31 | 23,27 | 40,05 | 57,31 | 80,50 | 105,7 | 142,1 | 182,5 | 222,6 | 280,1 | 373,0 |
| 50 | 13,42 | 25,25 | 43,13 | 61,76 | 86,55 | 113,6 | 152,4 | 194,0 | 236,6 | 296,7 | 404,1 |
| 55 | 14,53 | 27,22 | 46,22 | 66,20 | 92,59 | 121,5 | 162,4 | 206,8 | 250,7 | 313,3 | 425,3 |
| 60 | 15,64 | 29,20 | 49,30 | 70,64 | 98,64 | 129,4 | 172,4 | 219,1 | 266,5 | 329,9 | 446,5 |
| 65 | 16,76 | 31,17 | 52,39 | 75,08 | 104,7 | 137,3 | 182,4 | 231,5 | 281,4 | 348,8 | 467,7 |
| 70 | 17,87 | 33,14 | 55,47 | 79,53 | 110,7 | 145,2 | 192,4 | 243,8 | 296,4 | 366,5 | 491,1 |
| 75 | 18,98 | 35,12 | 58,56 | 83,97 | 116,8 | 153,1 | 202,4 | 256,1 | 311,3 | 384,3 | 513,6 |
| 80 | 20,09 | 37,09 | 61,64 | 88,42 | 122,8 | 161,0 | 212,4 | 268,1 | 326,2 | 402,1 | 536,1 |
| 85 | 21,20 | 39,07 | 64,73 | 92,86 | 128,9 | 168,9 | 222,4 | 280,8 | 341,2 | 419,8 | 558,6 |
| 90 | 22,31 | 41,04 | 67,81 | 97,29 | 134,9 | 176,8 | 232,4 | 293,2 | 356,1 | 437,6 | 581,0 |
| 95 | – | 43,02 | 70,90 | 101,7 | 141,0 | 184,7 | 242,4 | 305,5 | 371,0 | 455,4 | 603,5 |
| 100 | – | 44,99 | 73,98 | 106,2 | 147,0 | 192,6 | 252,4 | 317,8 | 385,9 | 473,2 | 626,0 |
| 105 | – | – | 77,07 | 110,6 | 153,1 | 200,5 | 262,4 | 330,2 | 400,9 | 490,9 | 648,5 |
| 110 | – | – | 80,15 | 115,1 | 159,1 | 208,4 | 272,3 | 342,5 | 415,8 | 508,7 | 671,0 |
| 115 | – | – | 83,23 | 119,5 | 165,2 | 216,3 | 282,3 | 354,9 | 430,7 | 526,5 | 693,5 |
| 120 | – | – | 86,32 | 124,0 | 171,2 | 224,2 | 292,3 | 367,2 | 445,7 | 544,2 | 716,0 |
| 125 | – | – | 89,40 | 128,4 | 177,2 | 232,1 | 302,3 | 379,5 | 460,6 | 562,0 | 738,5 |
| 130 | – | – | 92,49 | 132,8 | 183,3 | 240,0 | 312,3 | 391,9 | 475,5 | 579,8 | 761,0 |
Болты с шестигранной головкой класса точности В /нормальной точности/ ПО ГОСТ 7798-70
Аналог: ISO 4017.
Применяются в машиностроении и строительстве.

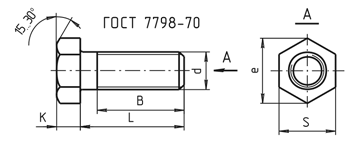

Рис. 1. Болт с шестигранной головкой
Таблица 1. Размеры и масса болтов по ГОСТ 7798-70
| d | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М22 | М24 | М27 |
| шаг резьбы, мм | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3 |
| К, мм | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 12,5 | 14 | 15 | 17 |
| B, мм | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 50 | 54 | 60 |
| S, мм | 10 | 13 |
17 16 |
19 18 |
22 21 |
24 | 30 |
32 34 |
34 | 41 |
| е (не менее), мм | 10,9 | 14,2 |
18,7 17,6 |
20,9 19,9 |
24,0 22,8 |
26,2 | 33 |
35 37,3 |
39,6 | 45,2 |
| L, мм | Теоретическая масса 1000 штук изделий, кг | |||||||||
| 16 | 5,930 | – | – | – | – | – | – | – | – | – |
| 20 | 6,742 | 13,02 | 22,37 | – | – | – | – | – | – | – |
| 25 | 7,871 | 14,84 | 25,22 | 36,86 | – | – | – | – | – | – |
| 30 | 8,981 | 17,12 | 28,52 | 40,96 | 59,64 | 83,24 | – | – | – | – |
| 35 | 10,09 | 19,09 | 31,28 | 45,34 | 65,24 | 90,62 | – | – | – | – |
| 40 | 11,20 | 21,07 | 34,36 | 49,78 | 71,25 | 97,99 | 167,8 | 208,6 | – | – |
| 45 | 12,31 | 23,04 | 37,45 | 54,22 | 77,30 | 105,70 | 179,4 | 222,6 | – | – |
| 50 | 13,42 | 25,02 | 40,53 | 58,67 | 83,35 | 113,60 | 190,9 | 235,6 | – | – |
| 55 | 14,53 | 26,99 | 43,62 | 63,11 | 89,39 | 121,50 | 203,7 | 250,7 | – | – |
| 60 | 15,64 | 28,97 | 46,70 | 67,55 | 95,44 | 129,40 | 216,0 | 266,5 | 329,9 | 446,5 |
| 65 | – | 30,94 | 49,79 | 71,99 | 101,50 | 137,30 | 228,4 | 281,4 | 348,8 | 467,7 |
| 70 | – | 32,91 | 52,87 | 76,44 | 107,50 | 145,20 | 240,7 | 296,4 | 366,5 | 491,1 |
| 75 | – | 34,89 | 55,96 | 80,88 | 113,60 | 153,10 | 253,0 | 311,3 | 384,3 | 513,6 |
| 80 | – | 36,86 | 59,04 | 85,33 | 119,60 | 161,00 | 265,0 | 326,2 | 402,1 | 536,1 |
| 90 | – | – | 65,21 | 94,20 | 131,70 | 176,80 | 290,1 | 356,1 | 437,6 | 581,0 |
| 100 | – | – | 71,38 | 103,10 | 143,80 | 192,60 | 314,7 | 385,9 | 473,2 | 626,0 |
| 110 | – | – | 77,55 | 112,0 | 155,90 | 208,40 | 339,4 | 415,8 | 508,7 | 671,0 |
| 120 | – | – | 83,72 | 120,90 | 168,0 | 224,20 | 364,1 | 446,7 | 544,2 | 716,0 |
| 130 | – | – | – | – | – | 240,00 | 388,8 | 475,5 | 579,8 | 761,0 |
Болты с шестигранной головкой класса точности С по ГОСТ 15589-70

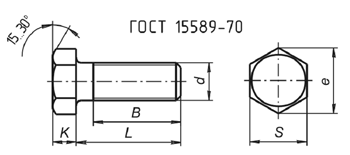

Рис. 1. Болт с шестигранной головкой
Таблица 1. Размеры и масса болтов по ГОСТ 15589-70
| Параметры | d | ||||||||||||
| М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | |
|
шаг резьбы, мм |
1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| K, мм | 6,4 | 7,5 | 8,8 | 10 | 12 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26,0 | 30,0 |
| S, мм | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 |
|
e, мм (не менее) |
18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33 | 35 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 |
| L, мм | Теоретическая масса 1000 штук болтов, кг | ||||||||||||
| 25 | – | – | – | – | – | 136,4 | – | – | – | – | – | – | – |
| 28 | – | – | – | – | – | 143,3 | – | – | – | – | – | – | – |
| 30 | – | – | – | – | – | 147,9 | 180,6 | – | – | – | – | – | – |
| 32 | – | – | – | – | – | 152,5 | 186,2 | 237,0 | – | – | – | – | – |
| 35 | – | – | – | – | – | 159,4 | 194,6 | 246,0 | 340,6 | – | – | – | – |
| 38 | – | – | – | – | – | 166,3 | 203,0 | 256,9 | 353,3 | – | – | – | – |
| 40 | – | – | – | – | – | 170,9 | 208,6 | 263,5 | 361,8 | 479,1 | – | – | – |
| 45 | – | – | – | – | – | 182,5 | 222,6 | 280,1 | 373,3 | 505,2 | – | – | – |
| 50 | – | – | – | – | – | 194,0 | 236,6 | 296,7 | 404,1 | 531,2 | 844,8 | – | – |
| 55 | – | – | – | – | – | 206,8 | 250,7 | 313,3 | 425,3 | 557,3 | 882,4 | 1304 | – |
| 60 | – | – | – | – | – | 219,1 | 266,5 | 329,9 | 446,5 | 583,3 | 920,1 | 1356 | – |
| 65 | – | – | – | – | – | 231,5 | 281,4 | 348,8 | 467,7 | 609,4 | 957,7 | 1407 | 2009 |
| 70 | – | – | – | – | – | 243,8 | 296,4 | 366,5 | 491,1 | 635,4 | 995,3 | 1458 | 2076 |
| 75 | – | – | – | – | – | 256,1 | 311,3 | 384,3 | 513,6 | 664,0 | 1033 | 1509 | 2143 |
| 80 | – | – | – | – | – | 268,1 | 326,2 | 402,1 | 536,1 | 691,8 | 1071 | 1561 | 2211 |
| 85 | – | – | – | – | – | 280,8 | 341,2 | 419,8 | 558,6 | 719,5 | 1108 | 1612 | 2278 |
| 90 | – | – | – | – | – | 293,2 | 356,1 | 437,6 | 581,0 | 747,3 | 1151 | 1663 | 2345 |
| 95 | – | – | – | – | – | 305,5 | 371,0 | 455,4 | 603,5 | 775,1 | 1191 | 1715 | 2412 |
| 100 | – | – | – | – | – | 317,8 | 385,9 | 473,2 | 626,0 | 802,8 | 1231 | 1766 | 2479 |
| 105 | – | – | – | – | – | 330,2 | 400,9 | 490,9 | 648,5 | 830,6 | 1271 | 1826 | 2546 |
| 110 | 66,0 | 95,8 | – | – | – | 342,5 | 415,8 | 508,7 | 671,0 | 858,4 | 1311 | 1880 | 2614 |
| 115 | 68,4 | 99,4 | – | – | – | 354,9 | 430,7 | 526,5 | 693,5 | 886,1 | 1351 | 1934 | 2690 |
| 120 | 70,9 | 102,9 | – | – | – | 367,2 | 445,7 | 544,2 | 716,0 | 913,9 | 1391 | 1989 | 2760 |
| 125 | 73,3 | 106,5 | – | – | – | 379,5 | 460,6 | 562,0 | 738,5 | 941,7 | 1431 | 2043 | 2831 |
| 130 | 75,8 | 110,0 | 154,1 | 207,5 | 268,5 | 391,9 | 475,5 | 579,8 | 761,0 | 969,5 | 1471 | 2098 | 2903 |
| 140 | 80,7 | 117,1 | 163,9 | 220,6 | 284,7 | 416,6 | 505,4 | 615,3 | 806,0 | 1025 | 1551 | 2207 | 3045 |
| 150 | 85,5 | 124,2 | 173,6 | 233,7 | 301,0 | 441,2 | 535,2 | 650,8 | 850,1 | 1080 | 1631 | 2315 | 3187 |
| 160 | 90,4 | 131,3 | 183,3 | 246,7 | 317,2 | 465,9 | 565,1 | 686,4 | 895,9 | 1136 | 1711 | 2424 | 3329 |
| 170 | 95,3 | 138,3 | 193,0 | 259,8 | 333,4 | 490,6 | 595,0 | 721,9 | 940,9 | 1192 | 1790 | 2533 | 3471 |
| 180 | 100,2 | 145,4 | 202,7 | 272,8 | 349,7 | 515,3 | 624,8 | 757,5 | 985,9 | 1247 | 1870 | 2642 | 3614 |
| 190 | – | – | 212,4 | 285,9 | 365,9 | 540,0 | 654,7 | 793,0 | 1031 | 1303 | 1950 | 2751 | 3756 |
| 200 | – | – | 222,2 | 299,0 | 382,1 | 564,6 | 684,6 | 828,6 | 1076 | 1358 | 2030 | 2860 | 3898 |
| 220 | – | – | – | – | 414,6 | 614,0 | 744,3 | 899,6 | 1166 | 1469 | 2190 | 3077 | 4182 |
| 240 | – | – | – | – | 447,1 | 663,4 | 804,0 | 970,8 | 1256 | 1580 | 2350 | 3295 | 4466 |
| 260 | – | – | – | – | – | 712,7 | 863,7 | 1042 | 1346 | 1691 | 2510 | 3513 | 4751 |
| 280 | – | – | – | – | – | 762,1 | 923,5 | 1113 | 1436 | 1802 | 2670 | 3730 | 5035 |
| 300 | – | – | – | – | – | 811,4 | 983,2 | 1184 | 1526 | 1914 | 2830 | 3948 | 5319 |
Болты с шестигранной уменьшенной головкой класса точности А /повышенной точности/ по ГОСТ 7808-70

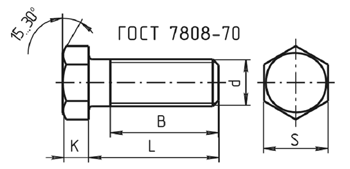

Рис. 1. Болт с шестигранной уменьшенной головкой
Таблица 1. Размеры и масса болтов по ГОСТ 7808-70
| d | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 |
| Крупный шаг резьбы, мм | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 |
| Мелкий шаг резьбы, мм | – | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 |
| Размер «под ключ», S, мм | 12 | 14 | 17 | 19 | 22 | 27 | 32 | 41 | 50 |
| Высота головки, K, мм | 5 | 6 | 7 | 8 | 9 | 11 | 13 | 17 | 20 |
| Длина резьбы, B, мм | 22 | 26 | 30 | 34 | 38 | 46 | 54 | 66 | 78 |
| L, мм | Теоретическая масса 1000 штук, болтов, кг | ||||||||
| 16 | 10,64 | 16,70 | – | – | – | – | – | – | – |
| 20 | 12,09 | 19,26 | 30,01 | – | – | – | – | – | – |
| 25 | 13,09 | 22,11 | 34,11 | – | – | – | – | – | – |
| 30 | 15,94 | 24,95 | 38,21 | 50,71 | 73,49 | – | – | – | – |
| 35 | 17,91 | 28,17 | 42,59 | 56,3 | 80,86 | – | – | – | – |
| 40 | 19,88 | 31,25 | 47,03 | 64,56 | 88,23 | 146,1 | – | – | – |
| 45 | 21,86 | 34,34 | 52,00 | 70,60 | 96,26 | 157,7 | – | – | – |
| 50 | 23,83 | 37,42 | 55,92 | 76,65 | 104,2 | 169,2 | 255,4 | – | – |
| 55 | 25,81 | 40,51 | 60,36 | 82,70 | 112,1 | 181,9 | – | – | – |
| 60 | 27,78 | 43,59 | 64,8 | 88,74 | 120 | 194,3 | 288,6 | 504,9 | – |
| 65 | 29,76 | 46,68 | 69,25 | 94,79 | 127,8 | 206,6 | – | – | – |
| 70 | 31,73 | 49,76 | 73,69 | 100,8 | 135,8 | 218,9 | 325,2 | 557 | – |
| 75 | 33,71 | 52,85 | 78,13 | 106,9 | 143,7 | – | – | – | – |
| 80 | 35,68 | 55,93 | 82,57 | 112,9 | 151,6 | – | – | 613,4 | – |
| 90 | – | 62,10 | 91,46 | 125,0 | 167,4 | – | – | 668,9 | 938,4 |
| 100 | – | 68,27 | 100,3 | 137,1 | 183,1 | – | – | – | 1018 |
| 110 | – | – | – | 149,2 | 198,9 | – | – | – | 1098 |
| 120 | – | – | – | – | 214,7 | – | – | – | – |
Болты с шестигранной уменьшенной головкой класса точности В /нормальной точности/ по ГОСТ 7796-70
Аналог: JIS B1180 (Япония).

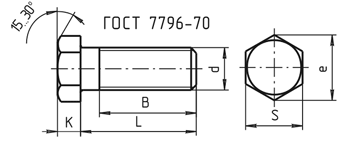

Рис. 1. Болт с шестигранной уменьшенной головкой
Таблица 1. Размеры и масса болтов по ГОСТ 7796-70
| Параметры | d | |||||||||
| М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | |
| Шаг резьбы, мм | 1,25 | 1,5 | 1,75 | 2 | 2,0 | 2,5 | 2,5 | 2,5 | 3 | 3 |
| K, мм | 5 | 6,0 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 15 |
| B, мм | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 |
| S, мм | 12 | 14 |
17 16 |
19 18 |
22 21 |
24 | 27 | 30 |
32 34 |
36 |
|
e (не менее), мм |
13,1 | 15,3 |
18,7 17,6 |
20,9 19,9 |
23,9 22,8 |
26,2 | 29,6 | 33 |
35 37,3 |
39,6 |
| L, мм | Теоретическая масса 1000 штук болтов, кг | |||||||||
| 8 | 7,732 | – | – | – | – | – | – | – | – | – |
| 10 | 8,458 | 13,57 | – | – | – | – | – | – | – | – |
| 12 | 9,184 | 14,71 | – | – | – | – | – | – | – | – |
| 14 | 9,910 | 15,85 | 25,09 | – | – | – | – | – | – | – |
| 16 | 10,64 | 16,99 | 26,73 | 35,04 | – | – | – | – | – | – |
| 18 | 11,36 | 18,12 | 28,37 | 37,28 | 55,80 | – | – | – | – | – |
| 20 | 12,09 | 19,26 | 30,01 | 39,52 | 58,75 | 75,63 | – | – | – | – |
| 22 | 12,81 | 20,40 | 31,65 | 41,76 | 61,70 | 79,39 | – | – | – | – |
| 25 | 13,90 | 22,11 | 34,11 | 45,11 | 66,12 | 84,95 | 111,5 | – | – | – |
| 28 | 15,15 | 23,81 | 36,57 | 48,47 | 70,54 | 90,51 | 118,4 | – | – | – |
| 30 | 15,94 | 24,95 | 38,21 | 50,71 | 73,49 | 94,21 | 123,0 | 156,5 | – | – |
| 32 | 16,72 | 26,32 | 39,85 | 52,95 | 76,44 | 97,92 | 127,6 | 162,1 | 195,6 | – |
| 35 | 17,91 | 28,17 | 42,59 | 56,30 | 80,86 | 103,5 | 134,6 | 170,5 | 205,6 | 279,0 |
| 38 | 19,09 | 30,02 | 45,26 | 59,66 | 85,28 | 109,0 | 141,5 | 178,9 | 215,6 | 291,7 |
| 40 | 19,88 | 31,25 | 47,03 | 64,56 | 88,23 | 112,7 | 146,1 | 184,5 | 222,2 | 300,2 |
| 45 | 21,86 | 34,34 | 51,48 | 70,60 | 96,26 | 122,0 | 157,7 | 198,5 | 238,8 | 321,3 |
| 50 | 23,83 | 37,42 | 55,92 | 76,65 | 104,2 | 132,2 | 169,2 | 212,6 | 255,4 | 342,5 |
| 55 | 25,81 | 40,51 | 60,36 | 82,70 | 112,1 | 142,2 | 181,9 | 226,6 | 272,0 | 363,7 |
| 60 | 27,78 | 43,59 | 64,80 | 88,74 | 120,0 | 152,2 | 194,3 | 242,6 | 288,6 | 384,9 |
| 65 | 29,76 | 46,68 | 69,25 | 94,79 | 127,8 | 162,2 | 206,6 | 257,5 | 307,4 | 406,0 |
| 70 | 31,73 | 49,76 | 73,69 | 100,8 | 135,8 | 172,2 | 218,9 | 272,4 | 325,2 | 429,5 |
| 75 | 33,71 | 52,85 | 78,13 | 106,9 | 143,7 | 182,2 | 231,3 | 287,4 | 342,9 | 452,0 |
| 80 | 35,68 | 55,93 | 82,57 | 112,9 | 151,6 | 192,2 | 243,6 | 302,3 | 360,7 | 474,4 |
| 85 | 37,65 | 59,02 | 87,02 | 119,0 | 159,4 | 202,2 | 256,0 | 317,2 | 378,5 | 496,9 |
| 90 | 39,63 | 62,10 | 91,46 | 125,0 | 167,4 | 212,2 | 268,3 | 332,2 | 396,2 | 519,4 |
| 95 | 41,60 | 65,19 | 95,90 | 131,1 | 175,2 | 222,2 | 280,6 | 347,1 | 414,0 | 541,9 |
| 100 | 43,58 | 68,27 | 100,3 | 137,1 | 183,1 | 232,2 | 293,0 | 362,0 | 431,8 | 564,4 |
| 105 | – | 71,36 | 104,8 | 143,2 | 191,0 | 242,1 | 305,3 | 377,0 | 449,6 | 586,9 |
| 110 | – | 74,44 | 109,2 | 149,2 | 198,9 | 252,1 | 317,7 | 391,9 | 467,3 | 609,4 |
| 115 | – | 77,52 | 113,7 | 155,3 | 206,8 | 262,1 | 330,0 | 406,8 | 485,1 | 631,9 |
| 120 | – | 80,61 | 118,1 | 161,3 | 214,7 | 272,1 | 342,3 | 421,8 | 502,9 | 654,4 |
| 125 | – | 83,70 | 122,6 | 167,4 | 222,6 | 282,1 | 354,7 | 436,7 | 520,6 | 676,8 |
| 130 | – | 86,78 | 127,0 | 173,4 | 230,5 | 292,1 | 367,0 | 451,6 | 538,4 | 699,3 |
Болты с шестигранной уменьшенной головкой и направляющим подголовком класса точности А /повышенной точности/ по ГОСТ 7811-70

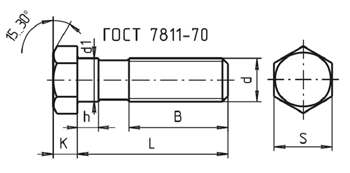

Рис. 1. Болт с уменьшенной головкой и направляющим подголовком
Таблица 1. Размеры и масса болтов по ГОСТ 7811-70
| d | M20 | M24 | M30 | M36 |
| Крупный шаг резьбы, мм | 2,5 | 3 | 3,5 | 4 |
| Размер «под ключ», S, мм | 27 | 32 | 41 | 50 |
| Высота головки K, мм | 10 | 13 | 17 | 20 |
| Длина резьбы B, мм | 46 | 54 | 66 | 78 |
| Диаметр подголовка, d1, мм | 20 | 24 | 30 | 36 |
| Высота подголовка, h, мм | 10 | 12 | 15 | 18 |
| L, мм | Теоретическая масса 1000 штук, болтов, кг | |||
| 75 | 224,1 | – | – | – |
| 80 | 234,5 | 353,2 | – | – |
| 90 | 255,6 | 383,2 | – | – |
| 100 | 276,2 | 413,2 | 709,5 | – |
| 110 | 297,0 | 443,2 | 757,0 | – |
| 120 | 317,9 | 473,2 | 804,4 | 1232 |
| 130 | – | 503,2 | 851,8 | 1301 |
| 140 | – | 522,2 | 899,2 | 1370 |
| 150 | – | 563,2 | 946,1 | 1439 |
| 160 | – | 593,2 | 994,1 | 1508 |
| 170 | – | 623,2 | 1041 | 1577 |
| 180 | – | 653,2 | 1089 | 1646 |
| 190 | – | 683,2 | 1136 | 1714 |
| 200 | – | 713,2 | 1184 | 1783 |
| 220 | – | 773,2 | – | 1921 |
| 240 | – | 833,2 | – | 2059 |
Болты с шестигранной уменьшенной головкой и направляющим подголовком класса точности В /нормальной точности/ по ГОСТ 7795-70
Рис. 1. Болт с шестигранной головкой и направляющим подголовком
Таблица 1. Размеры и масса болтов по ГОСТ 7795-70
| d | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 |
| шаг резьбы, мм | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 |
| D, мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| h, не менее, мм | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 |
| S, мм | 10 | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| К, мм | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 15 |
| e (не менее), мм | 10,9 | 13,1 | 15,3 | 18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33,0 | 35,0 | 39,6 |
| B, мм | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 |
| L, мм | Теоретическая масса 1000 шт. болтов, кг | ||||||||||
| 28 | 8,236 | – | – | – | – | – | – | – | – | – | – |
| 30 | 8,589 | – | – | – | – | – | – | – | – | – | – |
| 32 | 8,942 | – | – | – | – | – | – | – | – | – | – |
| 35 | 9,472 | 17,25 | – | – | – | – | – | – | – | – | – |
| 38 | 10,02 | 18,21 | – | – | – | – | – | – | – | – | – |
| 40 | 10,36 | 18,84 | 30,27 | – | – | – | – | – | – | – | – |
| 45 | 11,24 | 20,44 | 32,78 | 50,11 | – | – | – | – | – | – | – |
| 50 | 12,12 | 22,03 | 35,29 | 53,75 | – | – | – | – | – | – | – |
| 55 | 13,01 | 23,63 | 37,81 | 57,38 | 79,81 | – | – | – | – | – | – |
| 60 | 13,89 | 25,22 | 40,32 | 61,02 | 84,79 | 116,6 | – | – | – | – | – |
| 65 | 14,78 | 26,81 | 42,83 | 64,66 | 89,77 | 123,3 | 157,6 | – | – | – | – |
| 70 | 15,66 | 28,41 | 45,35 | 68,30 | 94,74 | 130,0 | 165,8 | 213,7 | – | – | – |
| 75 | 16,54 | 30,00 | 47,86 | 71,94 | 99,72 | 136,6 | 174,1 | 224,1 | 281,7 | – | – |
| 80 | 17,42 | 31,6 | 50,37 | 75,58 | 104,7 | 143,3 | 182,4 | 234,5 | 294,5 | 353,2 | – |
| 85 | 18,31 | 33,19 | 52,88 | 79,22 | 109,7 | 150,0 | 190,7 | 245,0 | 307,3 | 368,2 | – |
| 90 | 19,19 | 34,78 | 55,4 | 82,87 | 114,7 | 156,6 | 198,8 | 255,6 | 320,1 | 383,2 | 509,8 |
| 95 | – | 36,38 | 57,91 | 86,51 | 119,6 | 163,3 | 207,2 | 265,8 | 332,9 | 398,2 | 529,2 |
| 100 | – | 37,97 | 60,42 | 90,15 | 124,6 | 170,0 | 216,5 | 276,2 | 345,8 | 413,2 | 548,5 |
| 105 | – | – | 62,93 | 93,79 | 129,6 | 176,6 | 223,7 | 286,6 | 358,5 | 428,2 | 567,9 |
| 110 | – | – | 65,45 | 97,43 | 134,5 | 185,3 | 231,7 | 297,0 | 371,3 | 443,2 | 587,2 |
| 115 | – | – | 67,96 | 101,1 | 139,5 | 190,0 | 240,3 | 307,4 | 384,1 | 458,2 | 606,6 |
| 120 | – | – | 70,47 | 104,8 | 144,5 | 196,6 | 248,6 | 317,9 | 396,9 | 473,2 | 625,9 |
| 125 | – | – | 72,99 | 108,4 | 149,5 | 203,3 | 256,8 | 328,3 | 409,7 | 488,2 | 645,3 |
| 130 | – | – | 75,50 | 112,0 | 154,5 | 210,0 | 265,1 | 338,7 | 422,5 | 503,2 | 664,7 |
Болты с увеличенной полукруглой головкой и усом по ГОСТ 7801-81
Аналоги: BS 4933
Применяются для скрепления деревянных конструкций в строительстве и мебельной промышленности.

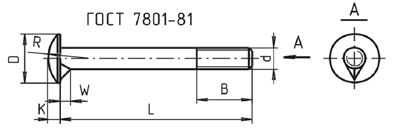

Рис. 1. Болт с увеличенной полукруглой головкой и усом
Таблица 1. Размеры и масса болтов по ГОСТ 7801-81
| d | М6 | М8 | М10 | М12 | М16 |
| K, мм | 3 | 4 | 5 | 6 | 8 |
| D, мм | 14 | 18 | 23 | 28 | 35 |
| R, мм | 11 | 14 | 18 | 22 | 26 |
| B, мм | 18 | 22 | 26 | 30 | 38 |
| W, мм | 3 | 3.5 | 5 | 6 | 8 |
| L, мм | Теоретическая масса 1000 штук болтов, кг | ||||
| 25 | 6,501 | – | – | – | – |
| 30 | 7,346 | 14,34 | – | – | – |
| 35 | 8,191 | 15,88 | 27,16 | – | – |
| 40 | 9,035 | 17,42 | 29,87 | 46,53 | – |
| 45 | 9,880 | 18,95 | 32,32 | 50,08 | 96,67 |
| 50 | 10,725 | 20,48 | 34,76 | 53,62 | 103,20 |
| 55 | 11,570 | 22,03 | 37,20 | 57,16 | 109,73 |
| 60 | 12,415 | 23,57 | 39,64 | 60,70 | 116,25 |
| 65 | – | 25,11 | 42,08 | 64,24 | 122,78 |
| 70 | – | 26,65 | 44,53 | 67,78 | 129,31 |
| 80 | – | 29,73 | 49,41 | 74,86 | 142,36 |
| 90 | – | – | 54,30 | 81,94 | 155,42 |
| 100 | – | – | 59,19 | 89,01 | 168,47 |
| 110 | – | – | 64,06 | 96,09 | 181,52 |
| 120 | – | – | 68,95 | 103,17 | 194,58 |
| 130 | – | – | – | – | 207,63 |
Болты с увеличенной полукруглой головкой и квадратным подголовком по ГОСТ 7802-81
Аналоги: DIN 603, ISO 8677.
Применяются для скрепления деревянных и стальных конструкций в строительстве и других отраслях промышленности.
Рис. 1. Болт с увеличенной полукруглой головкой и квадратным подголовком
Таблица 1. Размеры и масса болтов по ГОСТ 7802-81
| d, мм | М6 | М8 | М10 | М12 | М16 |
| шаг резьбы, мм | 1 | 1,25 | 1,5 | 1,75 | 2 |
| D, мм | 14 | 18 | 23 | 28 | 35 |
| K, мм | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 |
| R, мм | 11 | 14 | 18 | 22 | 26 |
| f, мм | 4 | 5 | 6 | 8 | 10 |
| a, мм | 6 | 8 | 10 | 12 | 16 |
| B, мм | 18 | 22 | 26 | 30 | 38 |
| L, мм | Теоретическая масса 1000 штук болтов, кг | ||||
| 25 | 6,809 | – | – | – | – |
| 30 | 7,655 | 15,02 | – | – | – |
| 35 | 8,500 | 16,56 | 28,67 | – | – |
| 40 | 9,345 | 18,10 | 31,11 | 48,92 | – |
| 45 | 10,196 | 19,64 | 33,55 | 52,46 | 101,71 |
| 50 | 11,036 | 21,18 | 35,99 | 56,00 | 108,24 |
| 55 | 11,881 | 22,72 | 38,44 | 59,54 | 114,77 |
| 60 | 12,726 | 24,26 | 40,88 | 63,08 | 121,23 |
| 65 | – | 25,80 | 43,32 | 66,62 | 127,82 |
| 70 | – | 27,34 | 45,76 | 70,17 | 134,35 |
| 75 | – | 28,88 | 48,20 | 73,71 | 140,87 |
| 80 | – | 30,42 | 50,65 | 77,25 | 147,40 |
| 90 | – | – | 55,53 | 84,33 | 160,45 |
| 100 | – | – | 60,41 | 91,41 | 173,51 |
| 110 | – | – | 65,30 | 98,49 | 186,56 |
| 120 | – | – | 70,18 | 105,57 | 199,62 |
Болты с потайной головкой и усом по ГОСТ 7785-81
Аналог: DIN 604.

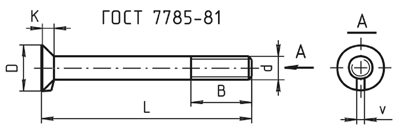

Рис. 1. Болт с потайной головкой и усом
Таблица 1. Размеры и масса болтов по ГОСТ 7785-81
| d | M6 | M8 | M10 | M12 | M16 |
| B, мм | 18 | 22 | 26 | 30 | 38 |
| K, мм | 4 | 5 | 6 | 7 | 9 |
| D, мм | 12 | 16 | 20 | 24 | 32 |
| v, мм | 2,5 | 3,0 | 3,2 | 3,6 | 4,2 |
| L, мм | Теоретическая масса 1000 штук, кг | ||||
| 16 | 4,06 | – | – | – | – |
| 20 | 4,73 | 9,12 | 15,26 | – | – |
| 25 | 5,58 | 10,66 | 17,71 | 26,90 | – |
| 30 | 6,42 | 12,20 | 20,15 | 30,44 | 59,95 |
| 35 | 7,27 | 13,74 | 22,59 | 33,98 | 66,48 |
| 40 | 8,11 | 15,28 | 25,03 | 37,52 | 73,00 |
| 45 | 8,96 | 16,82 | 27,47 | 41,06 | 79,53 |
| 50 | 9,80 | 18,36 | 29,92 | 44,60 | 86,06 |
| 55 | 10,65 | 19,90 | 32,36 | 48,14 | 92,58 |
| 60 | 11,49 | 21,43 | 34,80 | 51,68 | 99,11 |
| 65 | – | 22,97 | 37,24 | 55,23 | 105,64 |
| 70 | – | 24,51 | 39,59 | 58,77 | 112,61 |
| 75 | – | 26,05 | 42,13 | 62,31 | 118,69 |
| 80 | – | 27,59 | 44,57 | 65,85 | 125,22 |
| 90 | – | – | 49,45 | 72,93 | 138,27 |
| 100 | – | – | 54,34 | 80,01 | 151,33 |
| 110 | – | – | 59,22 | 87,10 | 164,38 |
| 120 | – | – | 64,11 | 94,17 | 177,43 |
Болты с потайной головкой и квадратным подголовком по ГОСТ 7786-81
Аналоги: DIN 608 и BS 4933.
Применяются в различных отраслях промышленности (сельскохозяйственном машиностроении) для скрепления металлических и деревянных конструкций.

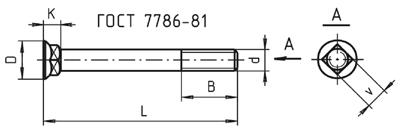

Рис. 1. Болт с потайной головкой и квадратным подголовком
Таблица 1. Размеры и масса болтов по ГОСТ 7786-81
| d | М5 | М6 | М8 | М10 | М12 | М16 | М 20 |
| шаг резьбы, мм | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 |
| D, мм | 9 | 11 | 14 | 18 | 23 | 28 | 35 |
| K, мм | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| v, мм | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| B (для L≤120), мм | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| B (для L>120), мм | – | – | – | 32 | 36 | 44 | 52 |
| L, мм | Теоретическая масса 1000 штук болтов, кг | ||||||
| 20 | 2,908 | – | – | – | – | – | – |
| 25 | 3,498 | 5,240 | 9,660 | 16,40 | – | – | – |
| 30 | 4,080 | 6,086 | 11,20 | 18,84 | 30,19 | – | – |
| 35 | 4,678 | 6,932 | 12,74 | 21,28 | 33,73 | – | – |
| 40 | 5,268 | 7,777 | 14,28 | 23,72 | 37,27 | 71,73 | – |
| 45 | 5,859 | 8,621 | 15,81 | 26,16 | 40,81 | 78,04 | – |
| 50 | 6,448 | 9,466 | 17,35 | 28,61 | 44,35 | 84,37 | 131,7 |
| 55 | 7,038 | 10,311 | 18,89 | 31,05 | 47,89 | 91,09 | 141,9 |
| 60 | 7,628 | 11,156 | 20,43 | 33,49 | 51,43 | 97,62 | 152,1 |
| 65 | 8,218 | 12,001 | 21,97 | 35,93 | 54,97 | 104,15 | 162,3 |
| 70 | 8,808 | 12,845 | 23,51 | 38,38 | 58,51 | 110,67 | 172,6 |
| 75 | 9,399 | 13,690 | 25,05 | 40,82 | 62,05 | 117,20 | 182,3 |
| 80 | 9,989 | 14,535 | 26,59 | 43,28 | 65,59 | 123,73 | 193,1 |
| 90 | – | 16,225 | 29,67 | 48,27 | 72,67 | 136,78 | 213,5 |
| 100 | – | – | 32,75 | 53,08 | 79,75 | 149,84 | 234,0 |
| 110 | – | – | – | 58,04 | 86,83 | 162,89 | 254,5 |
| 120 | – | – | – | 62,92 | 93,91 | 175,94 | 274,9 |
| 130 | – | – | – | 67,81 | 100,99 | 188,10 | 295,4 |
| 140 | – | – | – | 72,69 | 108,07 | 202,05 | 315,9 |
| 150 | – | – | – | 77,58 | 115,15 | 215,11 | 336,3 |
| 160 | – | – | – | – | 122,23 | 228,16 | 356,8 |
| 170 | – | – | – | – | 129,31 | 241,21 | 377,3 |
| 180 | – | – | – | – | 136,39 | 254,26 | 397,7 |
| 190 | – | – | – | – | 143,47 | 267,31 | 418,2 |
| 200 | – | – | – | – | 150,55 | 280,36 | 438,7 |
