Трубы профильные

Содержание

1. Общая информация
2. Условные обозначения

Общая информация

В данном разделе содержится информация по следующим видам трубной продукции:

бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные квадратные стальные трубы;
бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные стальные трубы;
бесшовные и электросварные холоднотянутые овальные стальные трубы;
бесшовные и электросварные холоднотянутые плоскоовальные стальные трубы.

Условные обозначения

Трубы наружным размером 40 мм, толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663–86

Труба	40x40x3x1250кр ГОСТ8639-82
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	40x40xЗx6000м ГОСТ8639-82
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	40x 40x 3 ГОСТ 8639-82
	В 10 ГОСТ 13663-86

Трубы наружными размерами А = 40 мм, В = 25 мм с толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663

Труба	40 х 25 х 3 х 1250 кр ГОСТ 8645-68
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	40 х 25 х 3 х 6000 ГОСТ 8645-68
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	40 х 25 х 3 ГОСТ 8645-68
	В 10 ГОСТ 13663-86

Труба наружными размерами А = 16 мм, B = 8 мм, толщиной стенки S = 1,2 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663–86

Труба	16x8x1,2х 1500 кр ГОСТ 8642-68
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	16x8x1,2x6000 ГОСТ 8642-68
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	16x8x1,2 ГОСТ 8642-68
	В 10 ГОСТ 13663-86

Труба наружными размерами А — 50 мм, В — 25 мм, толщиной стенки S = 1,5 мм, длиной кратной 1500 мм, из стали марки 10, группа В ГОСТ 13663

Труба	50х25х1,5X1500 кр ГОСТ 8644-68
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	50х25х1,5х6000 ГОСТ 8644-68
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	50х25х1,5 ГОСТ 8644-68
	В 10 ГОСТ 13663-86

вернуться к содержанию

Квадратные стальные трубы по ГОСТ 8639–82

ГОСТ 8639–82 распространяется на стальные бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные квадратные трубы.

Форма и размеры квадратных труб должны соответствовать указанным на рис. 1 и в таблице 1.

Рис. 1. Форма и размеры квадратных труб

Таблица 1. Форма и размеры квадратных труб

Наружный размер, А, мм	Толщина стенки, S, мм	Площадь сечения, см²	Масса 1 м, кг
10	1	0,343	0,269
15	1	0,543	0,426
15	1,5	0,771	0,605
20	1	0,743	0,583
	1,5	1,071	0,841
	2	1,37	1,075
25	1	0,943	0,74
	1,5	1,37	1,07
	2	1,77	1,39
25	2,5	2,14	1,68
25	3	2,48	1,95
30	2	2,17	1,7
	2,5	2,64	2,07
	3	3,08	2,42
	3,5	3,5	2,75
	4	3,88	3,04
35	2	2,57	2,02
	2,5	3,14	2,46
	3	3,68	2,89
	3,5	4,2	3,3
	4	4,68	3,67
	5	5,57	4,37
40	2	2,97	2,33
	2,5	3,64	2,85
	3	4,28	3,36
	3,5	4,9	3,85
	4	5,48	4,3
	5	6,57	5,16
	6	7,54	5,92
42	3	4,52	3,55
	3,5	5,18	4,07
	4	5,8	4,56
	5	6,97	5,47
	6	8,02	6,3
45	3	4,88	3,83
	3,5	5,6	4,4
	4	6,28	4,93
	5	7,57	5,94
	6	8,74	6,86
45	7	9,8	7,69
45	8	10,74	8,43
50	3	5,48	4,31
	3,5	6,3	4,94
	4	7,08	5,56
	5	8,57	6,73
	6	9,94	7,8
	7	11,2	8,79
	8	12,34	9,69
60	3,5	7,7	6,04
	4	8,68	6,82
	5	10,57	8,3
	6	12,34	9,69
	7	14	11
	8	15,54	12,2
70	4	10,28	8,07
	5	12,57	9,87
	6	14,74	11,57
70	7	16,8	13,19
70	8	18,74	14,71
80	4	11,88	9,33
	5	14,57	11,44
	6	17,14	13,46
	7;о	19,6	15,38
	8	21,94	17,22
90	5	16,57	13
	6	19,54	15,34
	7	22,4	17,58
	8	25,14	19,73
100	6	21,94	17,22
	7	25,2	19,78
	8	28,34	22,25
	9	31,37	24,62
110	6	24,34	19,11
	7	28	21,98
	8	31,54	24,76
	9	34,97	27,45
120	6	26,74	20,99
	7	30,8	24,18
	8	34,74	27.27
	9	38,57	30.28
140	6	31,54	24,76
	7	36,4	28,57
	8	41,14	32,29
	9	45,77	35,93
150	7	39,2	30,77
	8	44,34	34,81
	9	49,37	38,75
	10	54,28	42,61
180	8	53,94	42,34
	9	60,17	47,23
	10	66,28	52,03
	12	78,17	61,36
	14	89,59	70,33
Трубы специальных размеров
32	4	4,2	3,3
36	4	4,84	3,8
40	2	2,97	2,33
65	6	13,54	10,63

Примечание к таблице 1. Масса вычислена при плотности стали 7850 кг/м³. Cтатические характеристики труб рассчитаны для R = 1,55·S.

Трубы наружными размерами от 10 до 120 мм с толщиной стенки от 1,0 до 8,0 мм изготовляют холоднодеформированными, трубы наружными размерами от 60 до 180 мм с толщиной стенки от 4,0 до 14,0 мм изготовляют горячедеформированными, трубы наружными размерами от 10 до 100 мм с толщиной стенки от 1,0 до 5,0 мм изготовляют электросварными.

Радиус закругления R должен быть не более 2·S. По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5·S, для электросварных труб размером 60?60?4 мм — не более 3·S.

Трубы изготовляют:

немерной длины:
- бесшовные горячедеформированные — от 4 до 12,5 м;
- бесшовные холоднодеформированные и электросварные — от 1,5 до 9 м;
мерной длины:
- бесшовные горячедеформированные — от 4 до 12,5 м;
- бесшовные холоднодеформированные — от 4,5 до 11 м;
- электросварные — от 5 до 9 м.

вернуться наверх

Овальные стальные трубы по ГОСТ 8642–68

ГОСТ 8642–68 распространяется на стальные бесшовные и электросварные холоднотянутые овальные трубы.

Форма и размеры труб должны соответствовать указанным на рис. 1 и в таблице 1.

Длина труб и предельные отклонения по форме и размерам должны соответствовать ГОСТ 8639.

Рис. 1. Размеры овальных труб

Таблица 1. Сортамент овальных труб, мм

А	В	S	R	г	Площадь cечения, см²	Масса 1 м, кг
6	3	0,5	5,42	1,03	0,0653	0,0513
7	3	0,5	7,37	0,98	0,0747	0,0587
8	4	0,5	7,23	1,45	0,0898	0,0705
		0,8			0,136	0,107
		1			0,164	0,129
		1,2			0,189	0,148
9	3	0,5	12,24	0,92	0,0939	0,0737
9	3	0,8	12,24	0,92	0,143	0,112
10	5	0,5	9,04	1,73	0,114	0,0897
		0,8			0,175	0,136
		1			0,213	0,167
		1,2			0,248	0,194
	7	0,5	6,62	2,8	0,127	0,0997
		0,8			0,196	0,154
		1			0,238	0,187
		1,2			0,278	0,219
12	4	0,5	16,32	1,22	0,128	0,1
12	4	0,8	16,32	1,22	0,196	0,154
12	4	1	16,32	1,22	0,24	0,188
12	4	1,2	16,32	1,22	0,28	0,22
12	6	0,5	10,85	2,07	0,139	0,109
		0,8			0,214	0,168
		1			0,261	0,205
		1,2			0,306	0,24
14	7	0,5	12,66	2,42	0,163	0,128
		0,8			0,253	0,199
		1			0,31	0,244
		1,2			0,365	0,286
16	8	0,5	14,47	2,8	0,187	0,147
		0,8			0,292	0,23
		1			0,359	0,282
		1,2			0,424	0,333
	10	0,5	11,73	3,79	0,2	0,157
		0,8			0,312	0,245
		1			0,384	0,301
16	10	1,2	11,73	3,76	0,453	0,355
	12	0,5	10	5	0,213	0,168
		0,8			0,334	0,262
		1			0,411	0,323
		1,2			0,486	0,382
18	6	0,5	24,48	1,84	0,196	0,153
		0,8			0,305	0,24
		1			0,375	0,295
		1,2			0,443	0,348
18	8	0,5	18,28	2,65	0,206	0,161
		0,8			0,322	0,253
		1			0,396	0,311
		1,2			0,468	0,368
18	10	0,5	14,71	3,6	0,218	0,171
		0,8			0,341	0,268
		1			0,42	0,33
		1,2			0,496	0,39
20	10	0,5	18,09	3,45	0,236	0,185
		0,8			0,37	0,291
		1			0,457	0,359
		1,2			0,541	0,424
	11	0,5	16,5	3,94	0,242	0,19
		0,8			0,38	0,298
		1			0,469	0,368
		1,2			0,555	0,436
	12	0,8	15,22	4,47	0,39	0,306
		1			0,481	0,378
		1,2			0,57	0,448
		1,5			0,699	0,549
20	14	0,8	13,25	5,61	0,411	0,323
		1			0,508	0,399
		1,2			0,602	0,473
		1,5			0,738	0,58
22	14	0,8	15,86	5,36	0,439	0,345
		1			0,543	0,426
		1,2			0,644	0,506
		1,5			0,791	0,621
25	8	0,8	35,47	2,43	0,429	0,337
		1			0,53	0,416
		1,2			0,629	0,494
		1,5			0,772	0,606
25	10	0,8	28,22	3,21	0,445	0,35
		1			0,551	0,433
		1,2			0,653	0,513
		1,5			0,802	0,63
	12	0,8	23,53	4,08	0,464	0,354
		1			0,573	0,45
		1,2			0,68	0,534
		1,5			0,836	0,656
	16	0,8	17,93	6,14	0,503	0,395
		1			0,623	0,489
		1,2			0,74	0,581
		1,5			0,911	0,715
28	12	0,8	29,48	3,93	0,508	0,399
		1			0,623	0,494
		1,2			0,748	0,587
		1,5			0,92	0,723
30	10	0,8	40,81	3,06	0,522	0,41
		1			0,647	0,507
		1,2			0,768	0,603
		1,5			0,947	0,743
	12	0,8	33,86	3,85	0,539	0,423
		1			0,667	0,524
		1,2			0,793	0,623
		1,5			0,973	0,767
30	16	0,8	25,5	5,66	0,576	0,452
		1			0,714	0,56
		1,2			0,848	0,666
		1,5			1,05	0,821
30	20	0,8	20,75	7,82	0,617	0,484
		1			0,765	0,6
		1,2			0,91	0,714
		1,5			1,12	0,882
32	18	0,8	25,86	6,51	0,624	0,49
		1			0,774	0,607
		1,2			0,921	0,723
		1,5			1,14	0,893
		2			1,48	1,16
34	16	0,8	32,63	5,41	0,634	0,498
		1			0,787	0,618
		1,2			0,937	0,736
		1,5			1,16	0,908
		2			1,51	1,19
36	12	0,8	48,97	3,67	0,631	0,495
		1			0,782	0,614
		1,2			0,931	0,731
36	12	1,5	48,97	3,67	1,15	0,903
	16	0,8	36,56	5,31	0,664	0,522
		1			0,825	0,647
		1,2			0,982	0,771
		1,5			1,21	0,953
36	20	0,8	29,43	7,2	0,703	0,552
		1			0,872	0,685
		1,2			1,04	0,815
		1,5			1,28	1
		2			1,68	1,32
38	25	1	26,6	9,72	0,972	0,763
		1,2			1,16	0,91
		1,5			1,43	1,13
		2			1,88	1,48
40	20	1	36,18	6,91	0,945	0,742
		1,2			1,13	0,885
		1,5			1,39	1,09
		2			1,83	1,48
42	32	1	25,9	13,4	1,14	0,893
		1,2			1,36	1,07
		1,5			1,68	1,32
		2			2,21	1,74
45	18	1	50,19	5,78	1,02	0,798
		1,2			1,21	0,952
		1,5			1,6	1,18
		2			1,97	1,55
	20	1	45,7	6,63	1,04	0,815
		1,2			1,24	0,973
		1,5			1,53	1,2
45	20	2	45,7	6,63	2,01	1,58
45	22	1	41,6	7,54	1,06	0,833
		1,2			1,27	0,994
		1,5			1,57	1,23
		2			2,06	1,61
	25	1	36,79	9	1,1	0,862
		1,2			1,31	1,03
		1,5			1,62	1,27
		2			2,13	1,67
45	28	1	33,12	10,06	1,14	0,892
		1,2			1,35	1,06
		1,5			1,68	1,32
		2			2,21	1,73
50	25	1	45,22	8,64	1,19	0,934
		1,2			1,42	1,11
		1,5			1,76	1,38
		2			2,32	1,82
	28	1	40,57	10,11	1,23	0,962
		1,2			1,46	1,14
		1,5			1,81	1,42
		2			2,38	1,87
	32	1	35,87	12,27	1,27	1
		1,2			1,52	1,19
		1,5			1,89	1,48
		2			2,49	1,95
	36	1	32,35	14,66	1,33	1,04
		1,2			1,59	1,24
		1,5			1,97	1,54
		2			2,60	2,64
52	16	1	76,85	4,81	1,13	0,887
		1,2			1,35	1,05
		1,5			1,67	1,31
		2			2,19	1,72
	20	1	61,08	6,35	1,17	0,91
		1,2			1,39	1,09
		1,5			1,73	1,86
		2			2,28	1,78
52	25	1	48,86	8,51	1,22	0,963
		1,2			1,46	1,15
		1,5			1,81	1,42
		2			2,39	1,87
55	25	1	54,62	8,35	1,28	1
		1,2			1,53	1,2
		1,5			1,9	1,49
		2			2,5	1,96
	32	1,2	43,06	11,75	1,63	1,28
		1,5			2,02	1,59
		2			2,67	2,09
		2,5			3,29	2,59
	40	1,2	35,28	16,38	1,76	1,38
		1,5			2,15	1,71
		2			2,88	2,26
		2,5			3,56	2,79
60	20	1	81,62	6,12	1,32	1,03
		1,2			1,58	1,24
		1,5			1,96	1,54
		2			2,58	2,03
60	20	2,5	81,62	6,12	3,19	2,5
	25	1	65	8,12	1,37	1,08
		1,2			1,64	1,29
		1,5			2,04	1,60
		2			2,69	2,11
		2,5			3,32	2,61
	32	1	51	11,33	1,45	1,14
	32	1,2	51	11,33	1,74	1,36
60	32	1,5	51	11,33	2,16	1,69
		2			2,85	2,23
		2,5			3,52	2,76
63	32	1	56,12	11,12	1,51	1,18
		1,2			1,8	1,41
		1,5			2,24	1,76
		2			2,96	2,32
		2,5			3,66	2,87
65	36	1	53,3	12,94	1,59	1,25
		1,2			1,91	1,49
		1,5			2,37	1,86
		2			3,13	2,46
		2,5			3,87	3,04
70	36	1,5	61,61	12,53	2,51	1,97
70	36	2	61,61	12,53	3,31	2,6
70	36	2,5	61,61	12,53	4,1	3,22
75	40	1,5	63,75	14,66	2,72	2,13
		2			3,59	2,82
		2,5			4,45	3,49
80	40	1,5	72,36	13,81	2,86	2,24
		2			3,78	2,96
		2,5			4,68	3,68
85	40	1,5	81,57	13,52	2,99	2,35
		2			3,96	3,11
		2,5			4,92	3,86
	50	1,5	65,88	18,45	3,18	2,49
		2			4,21	3,3
		2,5			5,22	4,1
90	32	1,5	114,56	9,95	3,01	2,36
		2			3,98	3,12
		2,5			4,94	3,87
Трубы специальных размеров
17	6,6	1	19,78	2,1	0,362	0,284
72	22	1,5	107,18	6,6	2,34	1,83
72	22	1,7	107,18	6,6	2,64	2,07

Примечание. Масса труб вычислена при плотности стали 7850 кг/м³.

вернуться наверх

Плоскоовальные стальные трубы по ГОСТ 8644–68

ГОСТ 8644–68 распространяется на стальные бесшовные и электросварные холоднотянутые плоскоовальные трубы.

Форма и размеры труб должны соответствовать: тип А — рис. 1 и таблица 1; тип Б — рис. 2 и таблице 2; тип В — рис. 3 и таблице 3.

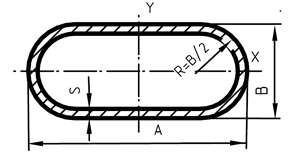

Рис. 1. Размеры плоскоовальных труб, тип А

Таблица 1. Сортамент плоскоовальных труб, тип А

А	В	S	Площадь сечения, см²	Масса 1 м, кг
6	3	0,8	0,103	0,0811
7	3	0,8	0,119	0,0936
8	4	0,8	0,144	0,113
8	4	1	0,174	0,137
9	3	0,8	0,151	0,119
9	3	1	0,183	0,144
10	5	0,8	0,186	0,146
10	5	1	0,226	0,177
11	5	0,8	0,202	0,158
11	5	1	0,246	0,193
12	4	0,8	0,208	0,164
	4	1	0,254	0,2
	6	0,8	0,227	0,178
	6	1	0,277	0,217
14	7	0,8	0,268	0,21
		1	0,328	0,258
		1,5	0,469	0,368
16	8	0,8	0,309	0,243
		1	0,38	0,298
		1,5	0,546	0,429
18	6	0,8	0,323	0,253
		1	0,397	0,312
		1,5	0,572	0,449
		1,8	0,67	0,526
		2	0,731	0,574
	8	1	0,42	0,33
		1,5	0,606	0,476
		1,8	0,711	0,558
		2	0,777	0,61
20	10	1	0,483	0,379
20	10	1,5	0,701	0,55
20	10	1,8	0,824	0,647
20	10	2	0,903	0,709
22	6	1	0,477	0,375
		1,5	0,692	0,543
		1,8	0,814	0,639
		2	0,891	0,7
25	18	1	0,674	0,529
		1,5	0,988	0,775
		1,8	1,168	0,917
		2	1,285	1,009
28	8	1	0,62	0,487
		1,5	0,906	0,711
		1,8	1,071	0,84
		2	1,177	0,924
28	10	1	0,643	0,505
		1,5	0,941	0,738
		1,8	1,112	0,873
		2	1,223	0,95
	12	1	0,666	0,522
		1,5	6,975	0,765
		1,8	1,153	0,905
		2	1,268	0,995
32	10	1	0,723	0,567
		1,5	1,061	0,833
		2	1,383	1,085
	12	1	0,746	0,585
		1,5	1,095	0,859
		2	1,428	1,121
	16	1	0,791	0,621
		1,5	1,163	0,913
		2	1,52	1,193
36	12	1	0,826	0,648
32	12	1,5	1,215	0,954
32	12	2	1,588	1,247
40	20	1	0,997	0,783
		1,5	1,47	1,16
		2	1,93	1,52
45	16	1	1,05	0,825
		1,5	1,55	1,22
		2	2,04	1,6
50	25	1	1,254	0,984
		1,5	1,86	1,46
		2	2,45	1,92
55	16	1	1,25	0,982
		1,5	1,85	1,45
		2	2,44	1,92
60	20	1	1,4	1,1
		1,5	2,07	1,63
		2	2,73	2,14
	25	1	1,45	1,14
		1,5	2,16	1,69
		2	2,85	2,23
	32	1	1,53	1,2
		1,5	2,28	1,79
		2	3,005	2,36
65	32	1	1,63	1,28
		1,5	2,43	1,91
		2	3,2	2,52
70	36	1	1,78	1,4
		1,5	2,65	2,08
		2	3,5	2,74
75	25	1,5	2,61	2,05
72	25	2	3,45	2,7
72	25	2,5	4,27	3,35
80	40	1,5	3,01	2,37
		2	3,99	3,13
		2,5	4,95	3,88
85	28	1,5	2,96	2,32
		2	3,91	3,07
		2,5	4,85	3,81
90	32	1,5	3,18	2,49
		2	4,2	3,3
		2,5	5,22	4,1
Трубы специальных размеров
17	6,6	0,8	0,312	0,245
		1	0,384	0,301
		1,5	0,552	0,434
		1,8	0,646	0,507
		2	0,705	0,553
17,5	5	1	0,376	0,296
17,5	5	0,8	0,306	0,24
18	10,8	1,8	0,768	0,603
19,5	2,5	0,4	0,162	0,127
20,4	11,9	1	0,512	0,402
		1,5	0,745	0,585
		1,8	0,877	0,689
		2	0,962	0,755
20,6	12,1	1,8	0,888	0,697
23,6	13,6	1,8	1,03	0,806
25	8,6	0,8	0,458	0,36
28,6	16,1	1,8	1,26	0,988
29,4	13,4	1	0,71	0,557
		1,5	1,04	0,817
		1,8	1,23	0,967
		2	1,36	1,06
30,8	17,2	1,8	1,36	1,07
42	26,5	5	4,93	3,87
46	30	6	6,44	5,06
63	9	1	1,33	1,05

вернуться наверх

Рис. 2. Размеры плоскоовальных труб, тип Б

Таблицa 2. Размеры плоскоовальных труб, тип Б

А	B	S	Площадь сечения, см²	Масса 1 м, кг
16	10	1	0,428	0,336
16	10	1,5	0,618	0,486
20	10	1	0,52	0,408
20	10	1,5	0,754	0,592
25	16	1	0,69	0,542
		1,5	1,01	0,794
		2	1,32	1,034
32	22	1	0,903	0,709
		1,5	1,33	1,045
		2	1,74	1,37
		2,5	2,14	1,68
40	20	1	1,07	0,842
		1,5	1,58	1,24
		2	2,08	1,63
		2,5	2,55	2,01
50	20	1	1,29	1,01
50	20	1,5	1,91	1,5
50	20	2	2,51	1,97
50	20	2,5	3,09	2,43
60	25	1,5	2,33	1,82
		2	3,07	2,41
		2,5	3,79	2,97
		3	4,5	3,53
80	60	1,5	3,55	2,78
		2	4,7	3,69
		2,5	5,83	4,6
		3	6,95	5,46
		3,5	8,05	6,32

вернуться наверх

Рис. 3. Размеры плоскоовальных труб, тип В

Таблица 3. Размеры плоскоовальных труб, тип В

А	B	S	Площадь сечения, см²		Масса 1 м, кг
14	9	1	0,386	6,36	0,303
16	9	1	0,426	7,33	0,334
18	9	1	0,466	8,33	0,366
18	9	1,5	0,672	8,36	0,527
20	12	1	0,553	9,11	0,434
20	12	1,5	0,802	9,14	0,63
22	9	1	0,546	10,29	0,428
22	9	1,5	0,792	10,33	0,621
25	10	1	0,621	11,71	0,488
		1,5	0,905	11,74	0,711
		2	1,171	11,78	0,919
28	18	1,5	1,184	12,69	0,929
28	18	2	1,543	12,72	1,211
32	12	1,5	1,162	15,06	0,912
32	12	2	1,514	15,1	1,189
32	16	1,5	1,257	14,78	0,986
32	16	2	1,64	14,81	1,287
36	18	1,5	1,424	16,61	1,118
36	18	2	1,863	16,65	1,462
40	25	1,5	1,709	18,12	1,341
		2	2,243	18,16	1,76
		2,5	2,759	18,19	2,165
45	18	1,5	1,694	21,05	1,33
		2	2,223	21,09	1,745
		2,5	2,734	21,12	2,146
50	25	1,5	2,009	23,03	1,577
		2	2,643	23,06	2,074
		2,5	3,259	23,1	2,558

Примечание. Масса труб вычислена при плотности стали 7850 кг/м³.

вернуться наверх

Прямоугольные стальные трубы по ГОСТ 8645–68

ГОСТ 8645–68 распространяется на стальные бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные трубы.

Форма и размеры труб должны соответствовать указанным на рис. 1 и в таблице 1.

Рис. 1. Размеры и форма прямоугольных труб

Таблица 1. Размеры прямоугольных труб, мм

A	B	S	Площадь сечения, см²	Масса 1 м, кг
15	10	1	0,443	0,348
		1,5	0,621	0,488
		2	0,771	0,605
20	10	1	0,543	0,426
		1,5	0,771	0,605
		2	0,971	0,762
20	15	1	0,643	0,505
		1,5	0,921	0,723
		2	1,17	0,919
		2,5	1,39	1,09
25	10	1	0,643	0,505
		1,5	0,921	0,723
		2	0,17	0,919
		2,5	1,39	1,09
	15	1	0,743	0,583
		1,5	1,07	0,841
		2	1,37	1,08
		2,5	1,64	1,29
30	10	1	0,743	0,583
		1,5	1,07	0,841
		2	1,37	1,08
		2,5	1,64	1,29
		3	1,88	1,48
	15	1	0,843	0,661
	15	1,5	1,22	0,959
30	15	2	1,57	1,23
		2,5	1,89	1,48
		3	2,18	1,71
	20	1	0,943	0,74
		1,5	1,37	1,08
		2	1,77	1,39
		2,5	2,14	1,68
		3	2,48	1,95
35	15	1,5	1,37	1,08
		2	1,77	1,39
		2,5	2,14	1,68
		3	2,48	1,95
		3,5	2,8	2,2
	20	1,5	1,52	1,19
		2	1,97	1,55
		2,5	2,39	1,88
		3	2,78	2,19
		3,5	3,15	2,47
	25	1,5	1,67	1,31
		2	2,17	1,7
		2,5	2,64	2,07
		3	3,08	2,42
		3,5	3,5	2,75
40	15	2	1,97	1,55
		2,5	2,39	1,88
		3	2,78	2,19
		3,5	3,15	2,47
		4	3,48	2,73
40	20	2	2,17	1,7
		2,5	2,64	2,07
		3	3,08	2,42
		3,5	3,5	2,75
		4	3,88	3,05
	25	2	2,37	1,86
		2,5	2,89	2,27
		3	3,38	2,66
		3,5	3,85	3,02
		4	4,28	3,36
	30	2	2,57	2,02
		2,5	3,14	2,47
		3	3,68	2,89
		3,5	4,2	3,3
		4	4,68	3,68
42*	20	2	2,25	1,77
		2,5	2,74	2,15
		3	3,2	2,52
		3,5	3,64	2,86
		4	4,04	3,17
	30	2	2,65	2,08
		2,5	3,24	2,54
		3	3,8	2,99
		3,5	4,34	3,41
		4	4,84	3,8
45	20	2	2,37	1,86
		2,5	2,89	2,27
		3	3,38	2,66
		3,5	3,85	3,02
45	20	4	4,28	3,36
	30	2	2,77	2,17
		2,5	3,39	2,66
		3	3,98	3,13
		3,5	4,55	3,57
		4	5,08	3,99
50	25	2	2,77	2,17
		2,5	3,39	2,66
		3	3,98	3,13
		3,5	4,55	3,57
		4	5,08	3,99
50	30	2	2,97	2,32
		2,5	3,64	2,86
		3	4,28	3,36
		3,5	4,9	3,85
		4	5,48	4,3
50	35	2	3,17	2,49
		2,5	3,89	3,09
		3	4,58	3,6
		3,5	5,25	4,12
		4	5,88	4,62
	40	2	3,37	2,65
		2,5	4,14	3,25
		3	4,88	3,83
		3,5	5,6	4,39
		4	6,28	4,93
60	25	2,5	3,89	3,05
		3	4,58	3,6
		3,5	5,25	4,12
60	25	4	5,88	4,62
	25	5	7,07	5,55
	30	2,5	4,14	3,25
		3	4,88	3,83
		3,5	5,6	4,39
		4	6,28	4,93
		5	7,57	5,94
	40	3	5,48	4,3
		3,5	6,3	4,94
		4	7,08	5,56
		5	8,57	6,73
70	30	3	5,48	4,3
		3,5	6,3	4,94
		4	7,08	5,56
		5	8,57	6,73
		6	9,94	7,8
70	40	3	6,08	4,78
		3,5	7	5,49
		4	7,88	6,19
		5	9,57	7,51
		6	11,14	8,75
	50	3	6,68	5,25
		3,5	7,7	6,04
		4	8,68	6,82
		5	10,57	8,3
		6	12,34	9,69
80	40	3	6,68	5,25
		3,5	7,7	6,04
		4	8,68	6,82
80	40	5	10,57	8,3
		6	12,34	9,69
		7	14	10,99
	50	3	7,28	5,72
		3,5	8,4	6,59
		4	9,48	7,44
	60	3,5	9,1	7,14
		4	10,28	8,07
		5	12,57	9,87
		6	14,74	11,57
		7	16,8	13,19
90	40	3,5	8,4	6,59
		4	9,48	7,44
		5	11,57	9,08
		6	13,54	10,63
		7	15,4	12,09
90	60	4	11,08	8,7
		5	13,57	10,65
		6	15,94	12,51
		7	18,2	14,29
100	40	4	10,28	8,07
		5	12,57	9,87
		6	14,74	11,57
		7	16,8	13,19
	50	4	11,08	8,7
		5	13,57	10,65
		6	15,94	12,51
		7	18,2	14,29
100	70	4	12,68	9,96
		5	15,57	12,22
		6	18,34	14,4
		7	21	16,48
110	40	4	11,08	8,7
		5	13,57	10,65
		6	15,94	12,51
		7	18,2	14,29
	50	4	11,88	9,33
		5	14,57	11,44
		6	17,14	13,46
		7	19,6	15,38
110	60	4	12,68	9,96
		5	15,57	12,22
		6	18,34	14,4
		7	21	16,48
120	40	5	14,57	11,44
		6	17,14	13,46
		7	19,6	15,38
		8	21,94	17,22
	60	5	16,57	13
		6	19,54	15,34
		7	22,4	17,58
		8	25,14	19,73
	80	5	18,57	14,58
	80	6	21,94	17,22
120	80	7	25,2	19,78
120	80	8	28,34	22,25
140	60	5	18,57	14,58
		6	21,94	17,22
		7	25,2	19,78
		8	28,34	22,25
	80	5	20,57	16,15
		6	24,34	19,11
		7	28	21,98
		8	31,54	24,76
140	120	6	29,14	22,88
		7	33,6	26,37
		8	37,94	29,78
		9	42,17	33,1
150	80	6	25,54	20,05
		7	29,4	23,08
		8	33,14	26,01
		9	36,77	28,86
		10	40,28	31,62
	100	6	27,94	21,93
		7	32,2	25,28
		8	36,34	28,53
		9	40,37	31,69
		10	44,28	34,76
180	80	7	33,6	26,37
180	80	8	37,94	29,78
180	80	9	42,17	33,1
		10	46,28	36,33
		12	54,17	42,52
	100	8	41,14	32,29
		9	45,77	35,93
		10	50,28	39,47
		12	58,97	46,29
	150	8	49,14	38,57
		9	54,77	42,99
		10	60,28	47,32
		12	70,97	55,71
Трубы специальных размеров
28	25	1,5	1,46	1,15
		2	1,89	1,49
		2,5	2,29	1,8
40	25	1,5	1,82	1,43
	28	l,5	1,91	1,5
	28	2	2,49	1,95
40	28	2,5	3,04	2,39
70	50	7	14	10,99
90	50	3	7,88	6,19
140	60	3	11,48	9,02
150	60	7	26,6	20,88
160	130	8	42,74	33,55
180	145	20	107,13	84,1
190	120	12	66,17	51,94
196	170	18	113,24	88,99
200	120	8	47,54	37,32
230	100	8	49,14	38,57

Примечание. Масса труб вычислена при плотности стали 7,85 г/см³. Статические характеристики труб рассчитаны для R=1,5. Размеры труб, помеченные звездочкой, не рекомендуются. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.

вернуться наверх
