Сортамент и масса 1 м проката уголкового сечения

Уголковые профили прокатывают в виде равнополочных и неравнополочных уголков. Сортамент уголков весьма обширен: от очень малых профилей с площадью сечения 1–1,5 см2 до мощных профилей с площадью сечения 140 см2. Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких конструкциях.

Условные обозначения

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок 45×45×5 - А ДСТУ 2251-93 (ГОСТ 8509-93)
Ст3пс 3 - 1 ГОСТ 535-88

Неравнополочный уголок размерами 63×40×4 мм высокой точности прокатки (А) из стали марки Ст3сп, категории 3, подгруппы 1:

Уголок 63×40×4 - А ГОСТ 8510 - 86
Ст3сп - 1 ГОСТ 535-79



Расчетные формулы

вернуться к содержанию

Масса уголка Муг определяется по формуле:

Муг = L·ρу,

где L — длина уголка; ρу — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

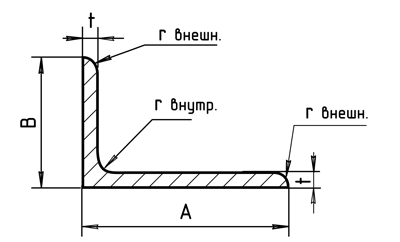

Уголок неравнополочный

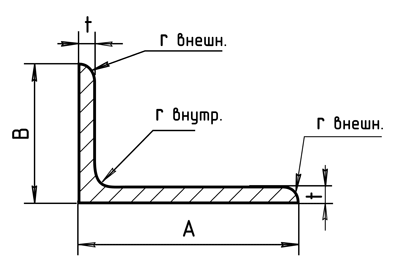

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρу = [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина большей полки; B — ширина меньшей полки; t — толщина полок; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр.

При плотности материала 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

Уголок равнополочный

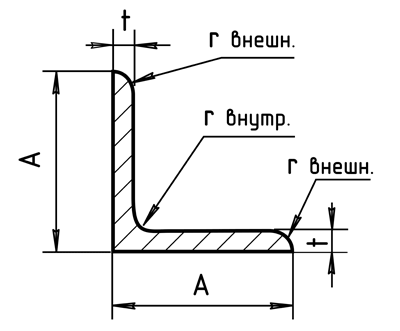

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρу = [(2·A-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

и соответственно –

ρу = (2·A-t)·t+((4-π)/8)·(r2внутр-2·r2внешн)·ρ,

При плотности материала 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

Уголок гнутый неравнополочный

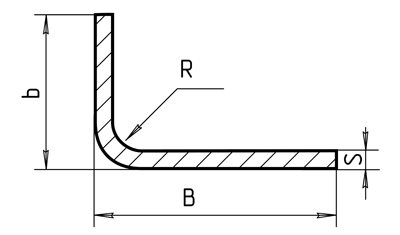

Рис. 3. Уголок гнутый неравнополочный

ρу = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

где b — ширина меньшей полки; B — ширина большей полки; S — толщина полок; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

Уголок гнутый равнополочный

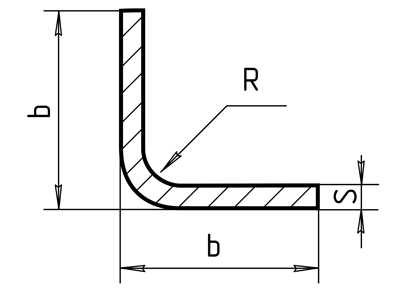

Рис. 4. Уголок гнутый равнополочный

ρу = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

Уголок горячекатаный равнополочный по ГОСТ 8509–93

Содержание

Сортамент и масса 1 м проката

Сортамент на стальные равнополочные уголки регламентируется ГОСТ 8509–93. Размеры уголков и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт – рекомендуемым, указанным на рисунке 3 и в таблице 3 (размеры и масса уголков по ISO 657.1–1989 Е).

По точности прокатки уголки подразделяют на:

  • А — высокой точности;
  • В — обычной точности.
Уголок равнополочный по ГОСТ 8509–93

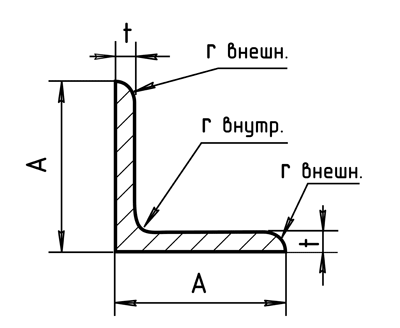

Рис. 1. Уголок равнополочный по ГОСТ 8509–93

Условные обозначения: A — ширина полки; t — толщина полки; rвнутр  — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 1. Размеры и масса уголков по ГОСТ 8509–93

Размеры
A×A×t, мм		 rвнутр, мм rвнешн, мм Масса 1 м, кг Количество
метров в тонне
20×20×3 3,5 1,2 0,8871 1127
20×20×4 1,146 872,5
25×25×3 3,5 1,2 1,123 890,8
25×25×4 1,46 684,8
28×28×3 4 1,3 1,269 787,8
30×30×3 4 1,3 1,364 733,3
30×30×4 1,78 561,9
32×32×3 4,5 1,5 1,463 683,5
32×32×4 1,911 523,4
35×35×3 1,604 623,3
35×35×4 2,099 476,4
35×35×5 2,578 387,9
40×40×3 5 1,7 1,846 541,8
40×40×4 2,419 413,4
40×40×5 2,976 336
45×45×3 2,081 480,5
45×45×4 2,733 365,9
45×45×5 3,369 296,9
50×50×3 5,5 1,8 2,324 430,2
50×50×4 3,054 327,4
50×50×5 3,769 265,3
50×50×6 4,467 223,8
56×56×4 6 2 3,438 290,8
56×56×5 4,247 235,5
56×56×6* 5,04 198,4
60×60×4 7 2,3 3,707 269,8
60×60×5 4,578 218,4
60×60×6 5,434 184
60×60×8 7,098 140,9
60×60×10 8,7 114,9
63×63×4 3,896 256,7
63×63×5 4,814 207,7
63×63×6 5,717 174,9
70×70×4,5 8 2,7 4,87 205,3
70×70×5 5,382 185,8
70×70×6 6,395 156,4
70×70×7 7,392 135,3
70×70×8 8,373 119,4
75×75×5 9 3 5,797 172,5
75×75×6 6,889 145,2
75×75×7 7,964 125,6
75×75×8 9,024 110,8
75×75×9 10,07 99,3
80×80×5,5 6,777 147,6
80×80×6 7,36 135,9
80×80×7 8,513 117,5
80×80×8 9,652 103,6
90×90×6 10 3,3 8,327 120,1
90×90×7 9,638 103,8
90×90×8 10,93 91,46
90×90×9 12,21 81,88
100×100×6,5 12 4 10,06 99,38
100×100×7 10,79 92,64
100×100×8 12,25 81,66
100×100×10 15,1 66,21
100×100×12 17,9 55,87
100×100×14 20,63 48,47
100×100×15 21,97 45,51
100×100×16 23,3 42,92
110×110×7 11,89 84,08
110×110×8 13,5 74,06
120×120×8 4,6 14,74 67,84
120×120×10 12 4 18,23 54,87
120×120×12 21,65 46,19
120×120×15 26,67 37,5
125×125×8 14 4,6 15,46 64,7
125×125×9 17,29 57,85
125×125×10 19,1 52,36
125×125×12 22,68 44,09
125×125×14 26,2 38,17
125×125×16 29,65 33,73
140×140×9 19,41 51,53
140×140×10 21,45 46,61
140×140×12 25,5 39,21
150×150×10 23,02 43,43
150×150×12 27,39 36,51
150×150×15 33,82 29,57
150×150×18 40,11 24,93
160×160×10 16 5,3 24,67 40,53
160×160×11 27,02 37,01
160×160×12 29,35 34,07
160×160×14 33,97 29,44
160×160×16 38,52 25,96
160×160×18 43,01 23,25
160×160×20 47,44 21,08
180×180×11 16 5,3 30,47 32,82
180×180×12 33,12 30,19
200×200×12 18 6 36,97 27,05
200×200×13 39,92 25,05
200×200×14 42,85 23,34
200×200×16 48,65 20,55
200×200×20 60,08 16,64
200×200×25 74,02 13,51
200×200×30 87,56 11,42
220×220×14 21 7 47,4 21,1
220×220×16 53,83 18,58
250×250×16 24 8 61,55 16,25
250×250×18 68,86 14,52
250×250×20 76,11 13,14
250×250×22 83,31 12
250×250×25 93,97 10,64
250×250×28 104,5 9,57
250×250×30 111,44 8,97


* – нестандартный размер.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м. По длине уголки подразделяют на:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Допускается изготовление уголков длиной свыше 12 м.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 2. Предельные отклонения размеров уголков

Ширина полки
уголка, мм		 Предельные отклонения, мм
по ширине полки по толщине полки
до 6 мм включ. от 6,5 до 9 мм включ. св. 9 мм
А В А В А В
от 20 до 45 ±1,0 +0,2/–0,3 +0,3/–0,4 — — — —
50–90 ±1,5 +0,2/–0,4 +0,3/–0,5 +0,2/–0,5 +0,3/–0,6 +0,3/–0,5 +0,4/–0,6
100–150 ±2,0 — — +0,3/–0,5 +0,4/–0,6 +0,2/–0,6 +0,4/–0,7
160–200 ±3,0 — — — — +0,4/–0,7 +0,5/–0,8
220–250 ±4,0 — — — — +0,4/–0,8 +0,5/–0,9


По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными для уголков I класса с полкой большей 75 мм ±2,5 %, а для всех остальных плюс 3, минус 5 %.

Предельные отклонения по длине

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине уголков мерной длины или кратной мерной длины. Они не должны превышать:

  • +30 мм — при длине 4 м;
  • +50 мм — при длине от 4 м до 6 м включ.;
  • +70 мм — при длине от 6 м.

По требованию потребителя:

  • +40 мм для уголков длиной от 4 до 7 м;
  • +5 мм на каждый метр от 7 м.

вернуться к содержанию

Уголок неравнополочный по ГОСТ 8510–86

Содержание

Сортамент и масса 1 м проката

Сортамент на стальной горячекатаный неравнополочный уголок регламентируется по ГОСТ 8510–86.

По точности прокатки уголки изготавливают:

  • А — высокой точности,
  • В — обычной точности.
Уголок неравнополочный по ГОСТ 8510-86

Рис. 1. Уголок неравнополочный по ГОСТ 8510-86

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 1. Размеры и масса уголков по ГОСТ 8510-86

Номер уголка A B t rвнутр rвнешн Масса 1 м
уголка, кг		 Количество
метров в 1 т
мм
2,5/1,6 25 16 3 3,5 1,2 0,9107 1098
3/2* 30 20 3 3,5 1,2 1,123 890,8
30 20 4 3,5 1,2 1,46 684,8
3,2/2 32 20 3 3,5 1,2 1,17 854,9
32 20 4 3,5 1,2 1,523 656,6
4/2,5 40 25 3 4 1,3 1,481 675,1
40 25 4 4 1,3 1,937 516,4
40 25 5 4 1,3 2,376 420,8
4/3* 40 30 4 4 1,3 2,094 477,6
40 30 5 4 1,3 2,573 388,7
4,5/2,8 45 28 3 5 1,7 1,681 594,9
45 28 4 5 1,7 2,199 454,8
5/3,2 50 32 3 5,5 1,8 1,9 526,2
50 32 4 5,5 1,8 2,489 401,7
5,6/3,6 56 36 4 6 2 2,81 355,8
56 36 5 6 2 3,462 288,9
6,3/4,0 63 40 4 7 2,3 3,173 315,1
63 40 5 7 2,3 3,911 255,7
63 40 6 7 2,3 4,633 215,8
63 40 8 7 2,3 6,031 165,8
6,5/5* 65 50 5 6 2 4,365 229,1
65 50 6 6 2 5,181 193
65 50 7 6 2 5,982 167,2
65 50 8 6 2 6,767 147,8
7/4,5 70 45 5 7,5 2,5 4,391 227,7
7,5/5 75 50 5 8 2,7 4,793 208,6
75 50 6 8 2,7 5,688 175,8
75 50 7 8 2,7 6,567 152,3
75 50 8 8 2,7 7,431 134,6
8/5 80 50 5 8 2,7 4,99 200,4
80 50 6 8 2,7 5,924 168,8
8/6 80 60 6 8 2,7 6,395 156,4
80 60 7 8 2,7 7,392 135,3
80 60 8 8 2,7 8,373 119,4
9/5,6 90 56 5,5 9 3 6,172 162
90 56 6 9 3 6,7 149,3
90 56 8 9 3 8,773 114
10/6,3 100 63 6 10 3,3 7,526 132,9
100 63 7 10 3,3 8,704 114,9
100 63 8 10 3,3 9,866 101,4
100 63 10 10 3,3 12,14 82,36
10/6,5* 100 65 7 10 3,3 8,814 113,5
100 65 8 10 3,3 9,991 100,1
100 65 10 10 3,3 12,3 81,31
11/7 110 70 6,5 10 3,3 8,985 111,3
110 70 8 10 3,3 10,93 91,46
12,5/8 125 80 7 11 3,7 11,04 90,6
125 80 8 11 3,7 12,53 79,81
125 80 10 11 3,7 15,47 64,66
125 80 12 11 3,7 18,34 54,53
14/9 140 90 8 12 4 14,13 70,77
140 90 10 12 4 17,46 57,28
16/10 160 100 9 13 4,3 17,96 55,69
160 100 10 13 4,3 19,85 50,38
160 100 12 13 4,3 23,58 42,4
160 100 14 13 4,3 27,26 36,69
18/11 180 110 10 14 4,7 22,24 44,97
180 110 12 14 4,7 26,44 37,82
20/12,5 200 125 11 14 4,7 27,37 36,54
200 125 12 14 4,7 29,74 33,62
200 125 14 14 4,7 34,43 29,04
200 125 16 14 4,7 39,07 25,6

* – уголки изготавливают по требованию потребителя.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Допускается изготавливать уголки длиной свыше 12 м.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 2. Предельные отклонения размеров

Номер уголка Предельные отклонения, мм
По ширине полки По толщине полки
До 6 включ. От 6,5 до 9 включ. Св. 9
А В А В А В
2,5/1,6–5/3,2 ±1,0 +0,2/–0,3 ±0,3 – – – –
5,6/3,6–9/5,6 ±1,5 +0,2/–0,4 +0,3/–0,4 +0,2/–0,5 +0,3/–0,5 – –
10/6,3–16/10 ±2,0 +0,3/–0,4 ±0,4 +0,3/–0,5 +0,4/–0,5 +0,3/–0,6 +0,4/–0,6
18/11–20/12,5 ±3,0 – – – – +0,4/–0,7 +0,5/–0,7


По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными плюс 3, минус 5 %.

Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.

Предельные отклонения по длине

вернуться к содержанию

Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в мм:

  • +30 — при длине 4 м;
  • +50 — при длине от 4 м до 6 м включ.;
  • +70 — при длине от 6 м.

По требованию потребителя:

  • +40 мм — для уголков длиной от 4 до 7 м;
  • +5 мм на каждый метр свыше 7 м.

вернуться к содержанию

Уголки по международным и зарубежным стандартам

Содержание

Сортамент и масса 1 м проката

Уголок равнополочный по ISO 657.1–1989 Е (рекомендуемый сортамент при поставках на экспорт)

вернуться к содержанию

Уголок равнополочный по ISO 657.1–1989 Е

Рис. 1. Уголок равнополочный по ISO 657.1–1989 Е

Условные обозначения: A — ширина полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 1. Размеры и масса уголков по ISO 657.1–1989 Е

Размеры A×A×t, мм rвнутр, мм Масса 1 м уголка, кг Количество метров в 1 т
20×20×3 3,5 0,8817 1134
25×25×3 3,5 1,117 895,1
25×25×4 3,5 1,455 687,4
30×30×3 5 1,363 733,5
30×30×4 5 1,779 562
35×35×4 5 2,093 477,7
35×35×5 5 2,572 388,8
40×40×3 6 1,844 542,4
40×40×4 6 2,417 413,8
40×40×5 6 2,974 336,2
45×45×4 7 2,742 364,7
45×45×5 7 3,378 296,1
50×50×4 7 3,056 327,3
50×50×5 7 3,77 265,3
50×50×6 7 4,469 223,8
60×60×5 8 4,568 218,9
60×60×6 8 5,423 184,4
60×60×8 8 7,088 141,1
65×65×6 9 5,909 169,2
65×65×8 9 7,73 129,4
70×70×6 9 6,38 156,7
70×70×7 9 7,377 135,6
75×75×6 9 6,851 146
75×75×8 9 8,986 111,3
80×80×6 10 7,338 136,3
80×80×8 10 9,63 103,8
80×80×10 10 11,86 84,32
90×90×7 11 9,608 104,1
90×90×8 11 10,9 91,71
90×90×9 11 12,18 82,08
90×90×10 11 13,45 74,37
100×100×8 12 12,18 82,11
100×100×10 12 15,04 66,51
100×100×12 12 17,83 56,08
120×120×8 13 14,71 67,97
120×120×10 13 18,2 54,95
120×120×12 13 21,62 46,25
125×125×8 13 15,34 65,19
125×125×10 13 18,98 52,68
125×125×12 13 22,56 44,32
150×150×10 16 22,98 43,51
150×150×12 16 27,35 36,57
150×150×15 16 33,77 29,61
180×180×15 18 40,9 24,45
180×180×18 18 48,6 20,58
200×200×16 18 48,5 20,62
200×200×20 18 59,93 16,69
200×200×24 18 71,11 14,06
250×250×28 18 104 9,614
250×250×35 18 128 7,811

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.



Уголок равнополочный по DIN 1028–94

вернуться к содержанию

Таблица 2. Масса и предельные отклонения размеров

Ширина полок, мм Предельные отклонения
по ширине, мм		 Толщина полки, мм Предельные отклонения
по толщине, мм		 Теоретическая масса 1 м, кг
45×45 ±1,0 5 ±0,5 3,38
50×50 ±1,0 4 ±0,5 3,07 *
50×50 ±1,0 5 ±0.5 3,77
50×50 ±1,0 6 ±0,75 4,47
60×60 ±2,0 5 ±0,5 4,57
60×60 ±2,0 6 ±0,75 5,42
70×70 ±2,0 6 ±0,75 6,38
70×70 ±2,0 7 ±0,75 7,38
75×75 ±2,0 5 ±0,5 5,78
75×75 ±2,0 6 ±0,75 6,87 *
75×75 ±2,0 7 ±0,75 7,94
75×75 ±2,0 8 ±0,75 9,03 *
75×75 ±2,0 9 ±0,75 10,05
80×80 ±2,0 6 ±0,75 7,34
80×80 ±2,0 7 ±0,75 8,46
80×80 ±2,0 8 ±0,75 9,66 *
80×80 ±2,0 9 ±0,75 10,72
90×90× ±2,0 6 ±0,75 8,32
90×90 ±2,0 7 ±0,75 9,61
90×90 ±2,0 8 ±0,75 10,92 *
90×90 ±2,0 9 ±0,75 12,2
100×100× ±2,0 7 ±0,75 10,73
100×100 ±2,0 8 ±0,75 12,2
100×100 ±2,0 9 ±0,75 13,62
100×100 ±2,0 10 ±0,75 15,1 *
100×100 ±2,0 12 ±1,00 17,8

* – не совпадает с ISO 657.2–2001.



Уголок неравнополочный по ISO 657.2–2001

вернуться к содержанию

Уголок неравнополочный по ISO 657.2–2001

Рис. 2. Уголок неравнополочный по ISO 657.2–2001

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 3. Размеры и масса неравнополочных уголков по ISO 657.2–2001

Обозначение Размеры, мм Масса 1 м
уголка, кг		 Количество
метров в 1 т
A B t rвнутр
30×20×3 30 20 3 4 1,12 892,6
30×20×4 30 20 4 4 1,458 685,9
40×20×4 40 20 4 4 1,772 564,4
40×25×4 40 25 4 4 1,929 518,4
45×30×5 45 30 5 4 2,761 362,2
50×30×4 50 30 4 4 2,4 416,7
50×30×5 50 30 5 5 2,965 337,3
50×40×5 50 40 5 5 3,357 297,9
60×30×5 50 40 5 5 3,357 297,9
60×30×5 60 30 5 5 3,357 297,9
60×30×6 60 30 6 5 3,977 251,4
60×40×5 60 40 5 6 3,759 266
60×40×6 60 40 6 6 4,458 224,3
60×50×6 60 50 6 6 4,929 202,9
60×50×8 60 50 8 6 6,436 155,4
65×50×5 65 50 5 6 4,348 230
65×50×6 65 50 6 6 5,164 193,6
65×50×8 65 50 8 6 6,75 148,1
70×50×6 70 50 6 6 5,4 185,2
70×50×7 70 50 7 7 6,251 160
75×50×6 75 50 6 7 5,646 177,1
75×50×8 75 50 8 7 7,389 135,3
80×40×6 80 40 6 7 5,411 184,8
80×40×8 80 40 8 7 7,075 141,3
80×60×6 80 60 6 8 6,365 157,1
80×60×7 80 60 7 8 7,362 135,8
80×60×8 80 60 8 8 8,344 119,9
90×60×8 90 60 8 8 8,972 111,5
90×65×6 90 65 6 8 7,072 141,4
90×65×8 90 65 8 8 9,286 107,7
90×75×8 90 75 8 8 9,914 100,9
90×75×10 90 75 10 8 12,22 81,82
90×75×13 90 75 13 8 15,57 64,24
100×50×6 100 50 6 8 6,836 146,3
100×50×8 100 50 8 8 8,972 111,5
100×50×10 100 50 10 8 11,04 90,55
100×65×7 100 65 7 10 8,766 114,1
100×65×8 100 65 8 10 9,944 100,6
100×65×10 100 65 10 10 12,25 81,62
100×75×8 100 75 8 10 10,57 94,59
100×75×10 100 75 10 10 13,04 76,71
100×75×12 100 75 12 10 15,44 64,77
100×90×10 100 90 10 10 14,21 70,35
100×90×13 100 90 13 10 18,15 55,11
120×80×8 120 80 8 11 12,16 82,24
120×80×10 120 80 10 11 15,02 66,59
120×80×12 120 80 12 11 17,81 56,14
125×75×8 125 75 8 11 12,16 82,24
125×75×10 125 75 10 11 15,02 66,59
125×75×12 125 75 12 11 17,81 56,14
125×90×10 125 90 10 11 16,19 61,75
125×90×13 125 90 13 11 20,72 48,27
135×65×8 135 65 8 11 12,16 82,24
135×65×10 135 65 10 11 15,02 66,59
150×75×9 150 75 9 12 15,38 65,01
150×75×10 150 75 10 12 17 58,83
150×75×12 150 75 12 12 20,19 49,54
150×75×15 150 75 15 12 24,85 40,24
150×90×10 150 90 10 12 18,18 55,02
150×90×12 150 90 12 12 21,6 46,3
150×90×15 150 90 15 12 26,62 37,57
150×100×10 150 100 10 12 18,96 52,74
150×100×12 150 100 12 12 22,54 44,36
150×100×16 150 100 16 12 29,51 33,88
180×90×10 180 90 10 12 20,53 48,71
200×100×10 200 100 10 15 22,95 43,56
200×100×12 200 100 12 15 27,32 36,6
200×100×14 200 100 14 15 31,62 31,62
200×100×16 200 100 16 15 35,86 27,89
200×150×12 200 150 12 15 32,03 31,22
200×150×15 200 150 15 15 39,64 25,23
200×150×20 200 150 20 15 52 19,23
200×150×25 200 150 25 15 63,97 15,63

Примечание. Масса 1 м уголка вычислена по номинальным размерам при условии, что радиус внешнего закругления полок равняется половине радиуса внутреннего закругления и при плотности материала 7850 кг/м3. Рассчитанная величина является справочной.


Страны — члены ISO могут вносить в национальные стандарты необходимые размеры уголков. Из приведенных в таблице размеров на неравнополочные уголки в национальный стандарт можно вносить те размеры уголков, производство которых обеспечено на прокатных станах.

Предельные отклонения размеров и массы

вернуться к содержанию

Предельные отклонения размеров уголков равнополочных по ISO 657.1–1989 Е и уголков неравнополочных по ISO 657.2—2001

Предельные отклонения размеров стальных горячекатаных равнополочных и неравнополочных уголков в метрической и дюймовой сериях регламентируются ISO 657.5–1976 Е, входящим в качестве рекомендуемого приложения в состав ГОСТ 8509–93. Размеры уголков в метрической серии соответствуют ISO 657.1 и ISO 657.2. Уголки в дюймовой серии должны соответствовать ISO 657.3 и ISO 657.4.


Таблица 4. Предельные отклонения по ширине полки

Метрическая серия, мм
Ширина полки * Предельные отклонения
до 50 включ. ±1,0
50–100 ±1,5
100–150 ±2,0
150–200 ±2,5

* Для неравнополочных уголков как базовая берется ширина большей полки.


Таблица 5. Предельные отклонения
по толщине равнополочных и неравнополочных уголков

Метрическая серия, мм
Ширина полки * Предельные отклонения
до 50 включ. ±0,5
50–100 ±0,8
100–150 ±1,0
150–200 ±1,2

* Для неравнополочных уголков как базовая берется ширина большей полки.


Для уголков с шириной полки свыше 75 мм предельные отклонения по массе составляют ±2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине.

Предельные отклонения по длине

вернуться к содержанию

Предельное отклонение по длине при порезке на нормальные длины равнополочны и неравнополочных уголков всех длин ± 100 мм.


Таблица 6. Предельные отклонения по длине
при порезке на точные длины равнополочных и неравнополочных уголков

Метрическая серия
Длина, м Предельные отклонения, мм
до 12 включ. +75/-0
от 12 +100/-0



вернуться к содержанию

Уголок гнутый равнополочный по ГОСТ 19771–93

Содержание

Сортамент и масса 1 м проката

Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

  • А — высокой точности;
  • Б — повышенной;
  • В — обычной.
Уголок гнутый равнополочный по ГОСТ 19771–93

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93

Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.


Таблица 1. Размеры и масса уголков из углеродистой
кипящей и полуспокойной стали обыкновенного качества, углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа

b, мм S, мм R, не более, мм Масса 1 м, кг Количество
метров в 1 т
36 3 4 1,569 637,2
40 2,5 3 1,485 673,3
40 3 4 1,758 568,9
50 3 4 2,229 448,7
50 4 6 2,907 344,0
60 3 4 2,700 370,4
60 4 6 3,535 282,9
70 4 6 4,163 240,2
80 3 4 3,642 274,6
80 4 6 4,791 208,7
80 5 7 5,924 168,8
80 6 9 7,011 142,6
80 7 9 8,113 123,3
100 4 6 6,047 165,4
100 5 7 7,494 133,4
100 6 9 8,895 112,4
100 7 9 10,31 96,99
120 5 7 9,064 110,3
120 6 9 10,78 92,77


Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

b, мм S, мм R, не более, мм Масса 1 м, кг Количество
метров в 1 т
55 3 7 2,434 410,9
60 3 7 2,669 374,6
70 4 10 4,109 243,4
80 4 10 4,737 211,1
80 5 10 5,873 170,3
100 4 10 5,993 166,9
100 5 10 7,443 134,4
100 6 14 8,794 113,7
120 5 10 9,013 110,9
160 4 10 9,761 102,5

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 7 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 7 % от массы партии;
  • немерной длины.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок, мм

Ширина полки, мм Точность профилирования
Высокая по толщине Повышенная обычная
До 2,5 От 2,5
До 50 включ. ±0,75 ±1,00 ±1,25 ±1,50
От 50 до 100 включ. ±1,00 ±1,25 ±1,50 ±2,00
От 100 до 150 включ. ±1,25 ±1,50 ±2,00 ±2,50
От 150 ±1,50 ±1,75 ±2,50 ±3,00


Предельные отклонения угла 90° не должны превышать:

  • ± 1°30′ — для уголков с шириной полки до 80 мм;
  • ± 1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:

  • для профилей высокой точности — 100 мм;
  • для профилей повышенной точности — 150 мм;
  • для профилей обычной точности — 300 мм.

Предельные отклонения по длине

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м Точность порезки
Высокая Обычная
До 6 включ. +30 +40
От 6 до 7 включ. +40 +30
От 7 +(40+5•(L–7)) +80



вернуться к содержанию

Уголок гнутый неравнополочный по ГОСТ 19772–93

Содержание

Сортамент и масса 1 м проката

Технические условия на гнутые неравнополочные уголки регламентируются ГОСТ 19773–93. Данный стандарт распространяется на уголки стальные гнутые и неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

  • А — высокой точности;
  • Б — повышенной точности;
  • В — обычной точности.
Уголок гнутый неравнополочный по ГОСТ 19772–93

Рис. 1. Уголок гнутый неравнополочный по ГОСТ 19772–93

Условные обозначения: B — ширина большей полки; b — ширина меньшей полки; S — толщина полки; R — радиус сопряжения.


Таблица 1. Размеры и масса уголков
из углеродистой кипящей и полуспокойной стали обыкновенного качества,
углеродистой качественной стали с временным сопротивлением разрыву не более 460 МПа

В, мм b, мм S, мм R, не более, мм Масса 1 м, кг Количество
метров в 1 т
32 25 2 3 0,8365 1195
32 25 2,5 3 1,034 967,3
50 35 3,2 5 1,984 504,1
60 40 3 4 2,229 448,7
70 50 4 6 3,535 282,9
80 63 4 6 4,257 234,9
85 35 4 6 3,535 282,9
90 70 4 6 4,791 208,7
100 65 4 6 4,948 202,1
105 100 3 4 4,702 212,7
115 65 5 7 6,709 149,1
120 100 8 12 12,88 77,63
180 140 6 9 14,55 68,74


Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

В, мм b, мм S, мм R, не более,мм Масса 1 м, кг Количество
метров в 1 т
40 25 2,5 6 1,165 858,0
70 50 4 10 3,481 287,3
85 67 4 10 4,485 222,9
90 70 4 10 4,737 211,1
110 90 5 10 7,443 134,4
115 65 5 10 6,658 150,2
147 125 8 20 15,93 62,77
152 100 5,5 12 10,37 96,44
155 100 6 14 11,38 87,84

Примечание.Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 7 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 7 % от массы партии;
  • немерной длины.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок в мм

Ширина полки, мм Точность профилирования
Высокая по толщине Повышенная Обычная
До 2,5 От 2,5
До 50 включ. ±0,75 ±1,00 ±1,25 ±1,50
От 50 до 100 включ. ±1,00 ±1,25 ±1,50 ±2,00
От 100 до 150 включ. ±1,25 ±1,50 ±2,00 ±2,50
От 150 ±1,50 ±1,75 ±2,50 ±3,00


Предельные отклонения угла 90° не должны превышать:

  • ±1°30′ — для уголков с шириной полки до 80 мм;
  • ±1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90о и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов, не менее:

  • для профилей высокой точности — 100 мм;
  • для профилей повышенной точности — 150 мм;
  • для профилей обычной точности — 300 мм.

Предельные отклонения по длине

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м Точность порезки
Высокая Обычная
До 6 включ. +30 +40
От 6 до 7 включ. +40 +80
От 7 +(40+5∙(L–7)) +80



вернуться к содержанию
