Фасонный прокат

Содержание

Сортамент и масса 1 м проката

К фасонным профилям общего назначения, используемым во всех отраслях народного хозяйства, отнесены все профили угловой равнополочной и неравнополочной стали, балки двутавровые и швеллеры.

Общие технические условия. Общие технические условия при изготовлении фасонного проката регламентируются ГОСТ 27772–88. Данный стандарт распространяется на горячекатаный фасонный (уголки, двутавры, швеллеры), листовой, широкополосный универсальный прокат и гнутые профили из углеродистой и низколегированной стали, предназначенные для строительных стальных конструкций со сварными и другими соединениями.

Допускается применять прокат, изготовленный по настоящему стандарту, для других отраслей промышленности.


Таблица 1. Механические свойства фасонного проката по ГОСТ  27772–88

Наименование стали Толщина полки, мм Механические характеристики
Предел текучести σт, МПа (кгс/мм2) Временное сопротивление σb, МПа (кгс/мм2)
не менее
С235 От 4 до 20 включ. 235 (24) 360 (37)
Св. 20 до 40 включ. 225 (23) 360 (37)
С245 От 4 до 20 включ. 245 (25) 370 (38)
Св. 20 до 25 включ. 235 (24) 370 (38)
Св. 25 до 30 включ. 235 (24) 370 (38)
С255 От 4 до 10 включ. 255 (26) 380 (39)
Св. 10 до 20 включ. 245 (25) 370 (38)
Св. 20 до 40 включ. 235 (24) 370 (38)
С275 От 4 до 10 включ. 275 (28) 390 (40)
Св. 10 до 20 включ. 275 (28) 380 (39)
С285 От 4 до 10 включ. 285 (29) 400 (41)
Св. 10 до 20 включ. 275 (28) 390 (40)
С345 От 4 до 10 включ. 345 (35) 490 (50)
Св. 10 до 20 включ. 325 (33) 470 (48)
Св. 20 до 40 включ. 305 (31) 460 (47)
С345К От 4 до 10 включ. 345 (35) 470 (48)
С375 От 4 до 10 включ. 375 (38) 510 (52)
Св. 10 до 20 включ. 355 (36) 490 (50)
Св. 20 до 40 включ. 335 (34) 480 (49)


Прокат изготавливают в горячекатаном состоянии. Для обеспечения требуемых свойств допускается применение термической обработки.

Состояние поверхности и кромок для широкополосного универсального проката должно соответствовать требованиям ГОСТ 14637–79 и ГОСТ  16523–70, фасонного проката — ГОСТ 535–88, подгруппы 1. Зачистка поверхности проката допускается на глубину, не выходящую за пределы минусовых отклонений.

Маркировка

вернуться к содержанию

Маркировку фасонного проката из стали С235, С245, С255, С275, С285, С345 и С375 проводят несмываемой краской.


Таблица 2. Маркировка фасонного проката

Наименование стали Цвета маркировки
С235 Желтый и коричневый
С245 Желтый и зеленый
С255 Желтый и синий
С275 Желтый и белый
С285 Белый и коричневый
С345 Синий и коричневый
С375 Синий и белый



Примеры условного обозначения

вернуться к содержанию

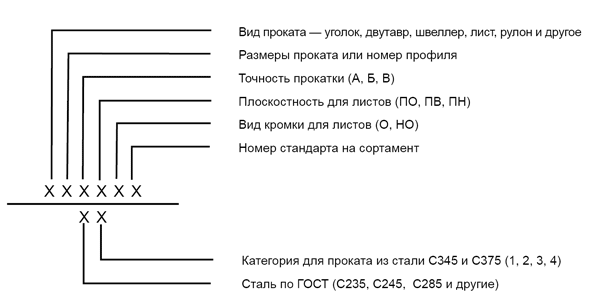

Схема условного обозначения проката

Рис. 1. Схема условного обозначения проката

Прокат угловой равнополочный, обычной точности прокатки (В), размерами 75×75×6 мм по ГОСТ 8509–86, из стали С245 по ГОСТ 27772–88:

Уголок 75×75×6 - В ГОСТ 8509-86
С245 ГОСТ 27782-88

Балка двутавровая № 20 по ГОСТ 8239–72, из стали С275 по ГОСТ  27772–88:

Двутавр 20 ГОСТ 8239-72
С275 ГОСТ 27782-88

Швеллер № 18 с уклоном внутренних граней полок по ГОСТ 8240–72 из стали С285 по ГОСТ 27772–88:

Швеллер 18 ГОСТ 8240-72
С285 ГОСТ 27782-88



вернуться к содержанию

Балка двутавровая

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.

Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.

Балки двутавровые по ГОСТ 8239–89 с уклоном внутренних граней полок

Содержание

Сортамент и масса 1 м проката

Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.

Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

По точности прокатки двутавры подразделяют на:

  • повышенной точности — Б
  • обычной точности — В.


Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89

№ балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м
h b S t
10 100 55 4,5 7,2 9,456 105,7
12 120 64 4,8 7,3 11,54 86,62
14 140 73 4,9 7,5 13,68 73,09
16 160 81 5 7,8 15,89 62,94
18 180 90 5,1 8,1 18,35 54,50
18а 180 100 5,1 8,3 19,92 50,20
20 200 100 5,2 8,4 21,04 47,53
20а* 200 110 5,2 8,6 22,69 44,08
22 220 110 5,4 8,7 24,04 41,60
22а* 220 120 5,4 8,9 25,76 38,82
24 240 115 5,6 9,5 27,34 36,57
24а* 240 125 5,6 9,8 29,40 34,02
27 270 125 6 9,8 31,53 31,71
27а* 270 135 6 10,2 33,88 29,51
30 300 135 6,5 10,2 36,48 27,41
30а* 300 145 6,5 10,7 39,17 25,53
33 330 140 7 11,2 42,25 23,67
36 360 145 7,5 12,3 48,55 20,60
40 400 155 8,3 13 56,96 17,56
45 450 160 9 14,2 66,50 15,04
50 500 170 10 15,2 78,64 12,72
55 550 180 11 16,5 92,66 10,79
60 600 190 12 17,8 108,0 9,263

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.


Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины.

Предельные отклонения размеров и массы

вернуться к содержанию

Отклонения  размеров поперечного сечения

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.


Таблица 2. Предельные отклонения размеров, мм

Параметр двутавра, показатель качества Размер, мм Точность прокатки
повышенной обычной
Высота, h До 140 включ. ±2,0 ±2,0
От 140 до 180 включ. ±2,5
От 180 до 300 включ. ±3,0 ±3,0
От 300 до 360 включ. ±3,5
От 360 до 600 включ. ±4,0 ±4,0
Ширина полки, b До 73 включ. ±2,0 ±2,0
От 73 до 90 включ. ±2,5
От 90 до 135 включ. ±3,0
От 135 до 155 включ. ±3,0 ±3,5
От 155 ±4,0
Толщина полки, t* До 7,5 включ. –0,4 –0,7
От 7,5 до 8,9 включ. –0,5 –0,7
От 8,9 до 10,7 включ. –0,6 –0,8
От 10,7 до 12,3 включ. –0,7 –1,0
От 12,3 до 14,2 включ. –0,8
От 14,2 до 15,2 включ. –0,9
От 15,2 –1,0 –1,2
Перекос полки, ∆, при ширине b От 55 до 190 включ. Не более 0,0125 b Не более 0,02 b
Отклонение отсимметричности δ,δ=(b1-b2)/2при ширине b До 73 включ. 2,0 2,0
От 73 до 90 включ. 2,5
От 90 до 135 включ. 3,0
От 135 до 145 включ. 3,0 3,5
От 145 4,0
Длина До 8 м включ. +40 +40
От 8 м К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м +80


* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

Прогиб стенки, f, не должен превышать 0,15·S.

Кривизна двутавра не должна превышать 0,2 % длины.

Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.

вернуться к содержанию

Балки двутавровые стальные специальные по ГОСТ 19425–74

Содержание

Сортамент и масса 1 м проката

Сортамент на балки двутавровые специальные регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армирования шахтных стволов (С) и швеллеры для автомобильной промышленности:

  • для балок серии М уклон внутренних граней полок составляет 12 %;
  • для балок серии С уклон внутренних граней полок составляет 16 %.
Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %

Рис. 1. Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %

Условные обозначения: h — высота двутавра; b — ширина полки; S  — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

Радиусы закруглений на профилях не определяются и указываются для построения калибра.

По точности прокатки профили подразделяют на:

  • высокой точности — А,
  • обычной точности — В.


Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 19425–74

№ балки Размеры, мм Масса 1 м балки,
кг

Количество метров
в 1 тонне, м
h

b S t
14С 140 80 5,5 9,1 16,9 59,17
20С 200 100 7 11,4 27,9 35,84
20Са 200 102 9 11,4 31,1 32,15
22С 220 110 7,5 12,3 33,1 30,21
27С 270 122 8,5 13,7 42,8 23,36
27Са 270 124 10,5 13,7 47,0 21,28
36С 360 140 14 15,8 71,3 14,03
18М 180 90 7 12 25,8 38,76
24М 240 110 8,2 14 38,3 26,11
30М 300 130 9 15 50,2 19,92
36М 360 130 9,5 16 57,9 17,27
45М 450 150 10,5 18 77,6 12,89

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для по-строения калибра.


Балки выпускаются длиной от 4 до 13 м. По длине балки подразделяются на:

  • мерной длины;
  • кратной мерной длины;
  • мерной длины с остатком до 5 % от массы партии;
  • кратной мерной длины с остатком до 5 % от массы партии;
  • немерной длины.

Остатком считаются профили длиной не менее 3 м.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 2. Предельные отклонения размеров профилей, мм

Номер профиля По высоте профиля По ширине полки По толщине полки
Точность прокатки
обычная высокая обычная высокая
14 ±2,0 ±2,0 +1,0/-0,2 –0,06•t
18 ±2,5 ±2,5 а)
От 18 до 30 ±3,0 ±3,0 а)
36 ±3,5 ±3,5
45 ±4,0 ±4,0


а) — Плюсовые отклонения ограничиваются предельными отклонениями по массе

Стандартом регламентируются предельные отклонения по массе 1 м профиля. Они не должны превышать плюс +3/-5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

Предельные отклонения по длине

вернуться к содержанию

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

  • для обычной точности прокатки:

    • +40 мм при длине до 8 м;
    • +80 мм при длине св. 8 м.
  • для высокой точности прокатки:

    • +40 мм при длине до 8 м;
    • +5 мм на каждый метр свыше 8 м.

вернуться к содержанию

Балки сварные двутавровые

Сортамент и масса 1 м проката

Сварной двутавр

Рис. 1. Сварной двутавр

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.


Таблица 1. Размеры, масса
и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95
производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки Размеры, мм Теоретическая
масса 1 м, кг
Количество
метров в тонне
h b S t
45БС1 444 200 8 12 64,06 15,6
45БС2 460 300 12 20 133,8 7,48
45БС3 448 180 8 14 65,94 15,2
50БС1 482 200 10 16 85,57 11,7
50БС2 482 300 12 16 117,8 8,49
50БС3 500 300 12 25 160,1 6,24
50БС4 510 300 14 30 190,8 5,24
55БС1 551 220 10 18 102,6 9,75
55БС2 547 200 10 16 90,67 11,0
60БС1 577 240 12 16 111,6 8,96
60БС2 585 240 12 20 126,7 7,89
60БС3 585 320 12 20 151,8 6,59
60БС4 595 320 14 25 185,5 5,39
60БС5 605 320 16 30 219,2 4,56
60БС6 597 190 12 16 101,0 9,91
70БС1 685 260 12 20 142,4 7,02
70БС2 685 320 14 20 171,4 5,84
70БС3 695 320 14 25 196,5 5,09
70БС4 705 320 16 30 231,7 4,32
70БС5 725 320 20 40 302,2 3,31
70БС6 692 230 12 16 119,9 8,34
80БС1 791 280 14 18 162,1 6,17
80БС2 815 300 18 30 248,0 4,03
90БС1 895 300 16 20 201,6 4,96
90БС2 927 300 16 36 276,9 3,61
100БС1 995 320 16 25 244,3 4,09
100БС2 1005 320 16 30 269,4 3,71
100БС3 1017 320 20 36 329,2 3,04
120БС1 1280 400 12 20 242,4 4,13
120БС2 1280 450 14 20 277,6 3,60
140БС1 1440 400 12 20 257,5 3,88
140БС2 1440 450 12 20 273,2 3,66
140БС3 1450 500 14 25 350,1 2,86
160БС1 1640 450 12 20 292,0 3,42
160БС2 1640 500 12 20 307,7 3,25
160БС3 1650 500 14 25 372,1 2,69
160БС4 1650 560 14 25 395,6 2,53
180БС1 1800 560 12 25 384,7 2,60
180БС2 1800 500 14 25 388,6 2,57
180БС3 1810 500 14 30 427,8 2,34
180БС4 1810 600 16 30 502,4 1,99
200БС1 2000 560 12 25 403,5 2,48
200БС2 2010 500 16 30 480,4 2,08
200БС3 2010 600 16 30 527,5 1,90


Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

вернуться наверх

Балки двутавровые горячекатаные с параллельными гранями полок по ГОСТ 26020–83

Содержание

Сортамент и масса 1 м проката

Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

  • Б — нормальные двутавры;
  • Ш — широкополочные двутавры;
  • К — колонные двутавры.
Балка по ГОСТ 26020-83 без уклона внутренних граней полок

Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.


Таблица 1. Размеры, масса и количество метров
в тонне двутавров стальных горячекатаных по ГОСТ 26020–83

№ балки Размеры, мм Масса 1 м
балки, кг
Количество метров
в 1 тонне, м
h b S t
Нормальные двутавры
10Б1 100 55 4,1 5,7 8,104 123,4
12Б1 117,6 64 3,8 5,1 8,658 115,5
12Б2 120 64 4,4 6,3 10,37 96,43
14Б1 137,4 73 3,8 5,6 10,51 95,12
14Б2 140 73 4,7 6,9 12,89 77,55
16Б1 157 82 4 5,9 12,7 78,74
16Б2 160 82 5 7,4 15,77 63,4
18Б1 177 91 4,3 6,5 15,37 65,07
18Б2 180 91 5,3 8 18,8 53,2
20Б1 200 100 5,6 8,5 22,36 44,72
23Б1 230 110 5,6 9 25,83 38,71
26Б1 258 120 5,8 8,5 27,96 35,77
26Б2 261 120 6 10 31,16 32,09
30Б1 296 140 5,8 8,5 32,9 30,39
30Б2 299 140 6 10 36,64 27,29
35Б1 346 155 6,2 8,5 38,88 25,72
35Б2 349 155 6,5 10 43,31 23,09
40Б1 392 165 7 9,5 48,08 20,8
40Б2 396 165 7,5 11,5 54,72 18,27
45Б1 443 180 7,8 11 59,84 16,71
45Б2 447 180 8,4 13 67,47 14,82
50Б1 492 200 8,8 12 72,98 13,7
50Б2 496 200 9,2 14 80,73 12,39
55Б1 543 220 9,5 13,5 88,99 11,24
55Б2 547 220 10 15,5 97,92 10,21
60Б1 593 230 10,5 15,5 106,2 9,418
60Б2 597 230 11 17,5 115,6 8,65
70Б1 691 260 12 15,5 129,3 7,732
70Б2 697 260 12,5 18,5 144,2 6,937
80Б1 791 280 13,5 17 159,5 6,269
80Б2 798 280 14 20,5 177,9 5,622
90Б1 893 300 15 18,5 194 5,155
90Б2 900 300 15,5 22 213,8 4,676
100Б1 990 320 16 21 230,6 4,336
100Б2 998 320 17 25 258,2 3,873
100Б3 1006 320 18 29 285,7 3,5
100Б4 1013 320 19,5 32,5 314,5 3,18
Широкополочные двутавры
20Ш1 193 150 6 9 30,58 32,71
23Ш1 226 155 6,5 10 36,17 27,65
26Ш1 251 180 7 10 42,68 23,43
26Ш2 255 180 7,5 12 49,24 20,31
30Ш1 291 200 8 11 53,62 18,65
30Ш2 295 200 8,5 13 60,95 16,41
30Ш3 299 200 9 15 68,29 14,64
35Ш1 338 250 9,5 12,5 75,1 13,32
35Ш2 341 250 10 14 82,22 12,16
35Ш3 345 250 10,5 16 91,29 10,95
40Ш1 388 300 9,5 14 96,05 10,41
40Ш2 392 300 11,5 16 111,1 8,999
40Ш3 396 300 12,5 18 123,4 8,106
50Ш1 484 300 11 15 114,4 8,741
50Ш2 489 300 14,5 17,5 138,7 7,212
50Ш3 495 300 15,5 20,5 156,4 6,396
50Ш4 501 300 16,5 23,5 174 5,746
60Ш1 580 320 12 17 142,1 7,036
60Ш2 587 320 16 20,5 176,9 5,654
60Ш3 595 320 18 24,5 205,5 4,866
60Ш4 603 320 20 28,5 234,2 4,27
70Ш1 683 320 13,5 19 169,9 5,887
70Ш2 691 320 15 23 197,6 5,062
70ШЗ 700 320 18 27,5 235,4 4,249
70Ш4 708 320 20,5 31,5 268,1 3,73
70Ш5 718 320 23 36,5 305,9 3,269
Колонные двутавры
20K1 195 200 6,5 10 41,47 24,11
20K2 198 200 7 11,5 46,87 21,34
23K1 227 240 7 10,5 52,2 19,16
23K2 230 240 8 12 59,47 16,81
26K1 255 260 8 12 65,22 15,33
26K2 258 260 9 13,5 73,15 13,67
26K3 262 260 10 15,5 83,13 12,03
30K1 296 300 9 13,5 84,77 11,8
30K2 300 300 10 15,5 96,3 10,38
30К3 304 300 11,5 17,5 108,9 9,183
35К1 343 350 10 15 109,7 9,117
35К2 348 350 11 17,5 125,9 7,944
35K3 353 350 13 20 144,5 6,919
40К1 393 400 11 16,5 138 7,248
40К2 400 400 13 20 165,6 6,039
40K3 409 400 16 24,5 202,3 4,942
40К4 419 400 19 29,5 242,2 4,129
40К5 431 400 23 35,5 291,2 3,434
Двутавры дополнительной серии (Д)
24ДБ1 239 115 5,5 9,3 27,82 35,94
27ДБ1 269 125 6 9,5 31,93 31,31
36ДБ1 360 145 7,2 12,3 49,14 20,35
35ДБ1 349 127 5,8 8,5 33,58 29,78
40ДБ1 399 139 6,2 9 39,7 25,19
45ДБ1 450 152 7,4 11 52,63 19
45ДБ2 450 180 7,6 13,3 65,03 15,38
30ДШ1 300,6 201,9 9,4 16 72,72 13,75
40ДШ1 397,6 302 11,5 18,7 124,4 8,036
50ДШ1 496,2 303,8 14,2 21 155,3 6,437


Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.


Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:

  • мерной длины;
  • мерной длины с отрезком;
  • кратной мерной длины;
  • кратной мерной длины с отрезком;
  • немерной длины.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.

Отрезком считаются двутавры длиной не менее:

  • 3 м — для двутавров с линейной плотностью до 20 кг/м;
  • 4 м — для двутавров с линейной плотностью свыше 20 кг/м.

Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

  • до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;
  • до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;
  • до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;
  • до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.

Предельные отклонения размеров и массы

вернуться к содержанию

Отклонения  размеров поперечного сечения

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b — ширина полки; b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.


Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров

Параметр двутавра Интервал значений параметров, мм Предельные отклонения, мм
Высота, h h≤120 ±2,0
120<h<380 ±3,0
380≤h<580 ±4,0
h≥580 ±5,0
Ширина полки, b h≤120 ±2,0
h>120 ±3,0
Толщина стенки, S S≤4,4 ±0,5
4,4<S≤6,5 ±0,7
6,5<S<16,0 ±l,0
16,0≤S<23,0 ±1,5
23,0≤S ±2,0
Толщина полки, t t≤6,3 ±1,0
6,3<t<16,0 ±1,5
16,0≤t<25,0 ±2,0
25,0≤t<40,0 ±2,5
Перекос полки, ∆ h≤120 1
120<h≤290 0,015•b≤3,0
h>290 0,015•b≤4,0
Смещение полки, относительно стенки, δ, h≤120 1,5
120<h<190 2,5
190≤h≤290 3
h>290 b<220 3
b≥220 4,5
Кривизна стенки по высоте сечения, f h≤120 1
120<h<380 1,5
Кривизна стенки по высоте сечения, f 380≤h≤680 2
h>680 3


Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.

Предельные отклонения по длине

вернуться к содержанию

Таблица 3. Предельные отклонения
по длине профилей мерной и кратной мерной длины

Длина профиля, мм Интервал значений параметров Предельные отклонения, мм
До 12 м включ. h<790 +60/-0
До 12 м включ. h≥790 +80/-0
От 12 м +100/-0


Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.

Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.

вернуться к содержанию

Уголок

Содержание

Сортамент и масса 1 м проката уголкового сечения

Уголковые профили прокатывают в виде равнополочных и неравнополочных уголков. Сортамент уголков весьма обширен: от очень малых профилей с площадью сечения 1–1,5 см2 до мощных профилей с площадью сечения 140 см2. Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких конструкциях.

Условные обозначения

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок 45×45×5 - А ДСТУ 2251-93 (ГОСТ 8509-93)
Ст3пс 3 - 1 ГОСТ 535-88

Неравнополочный уголок размерами 63×40×4 мм высокой точности прокатки (А) из стали марки Ст3сп, категории 3, подгруппы 1:

Уголок 63×40×4 - А ГОСТ 8510 - 86
Ст3сп - 1 ГОСТ 535-79



Расчетные формулы

вернуться к содержанию

Масса уголка Муг определяется по формуле:

Муг = L·ρу,

где L — длина уголка; ρу — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

Уголок неравнополочный

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρу = [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина большей полки; B — ширина меньшей полки; t — толщина полок; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр.

При плотности материала 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

Уголок равнополочный

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρу = [(2·A-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

и соответственно –

ρу = (2·A-t)·t+((4-π)/8)·(r2внутр-2·r2внешн)·ρ,

При плотности материала 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

Уголок гнутый неравнополочный

Рис. 3. Уголок гнутый неравнополочный

ρу = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

где b — ширина меньшей полки; B — ширина большей полки; S — толщина полок; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

Уголок гнутый равнополочный

Рис. 4. Уголок гнутый равнополочный

ρу = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

Уголок горячекатаный равнополочный по ГОСТ 8509–93

Содержание

Сортамент и масса 1 м проката

Сортамент на стальные равнополочные уголки регламентируется ГОСТ 8509–93. Размеры уголков и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт – рекомендуемым, указанным на рисунке 3 и в таблице 3 (размеры и масса уголков по ISO 657.1–1989 Е).

По точности прокатки уголки подразделяют на:

  • А — высокой точности;
  • В — обычной точности.
Уголок равнополочный по ГОСТ 8509–93

Рис. 1. Уголок равнополочный по ГОСТ 8509–93

Условные обозначения: A — ширина полки; t — толщина полки; rвнутр  — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 1. Размеры и масса уголков по ГОСТ 8509–93

Размеры
A×A×t, мм
rвнутр, мм rвнешн, мм Масса 1 м, кг Количество
метров в тонне
20×20×3 3,5 1,2 0,8871 1127
20×20×4 1,146 872,5
25×25×3 3,5 1,2 1,123 890,8
25×25×4 1,46 684,8
28×28×3 4 1,3 1,269 787,8
30×30×3 4 1,3 1,364 733,3
30×30×4 1,78 561,9
32×32×3 4,5 1,5 1,463 683,5
32×32×4 1,911 523,4
35×35×3 1,604 623,3
35×35×4 2,099 476,4
35×35×5 2,578 387,9
40×40×3 5 1,7 1,846 541,8
40×40×4 2,419 413,4
40×40×5 2,976 336
45×45×3 2,081 480,5
45×45×4 2,733 365,9
45×45×5 3,369 296,9
50×50×3 5,5 1,8 2,324 430,2
50×50×4 3,054 327,4
50×50×5 3,769 265,3
50×50×6 4,467 223,8
56×56×4 6 2 3,438 290,8
56×56×5 4,247 235,5
56×56×6* 5,04 198,4
60×60×4 7 2,3 3,707 269,8
60×60×5 4,578 218,4
60×60×6 5,434 184
60×60×8 7,098 140,9
60×60×10 8,7 114,9
63×63×4 3,896 256,7
63×63×5 4,814 207,7
63×63×6 5,717 174,9
70×70×4,5 8 2,7 4,87 205,3
70×70×5 5,382 185,8
70×70×6 6,395 156,4
70×70×7 7,392 135,3
70×70×8 8,373 119,4
75×75×5 9 3 5,797 172,5
75×75×6 6,889 145,2
75×75×7 7,964 125,6
75×75×8 9,024 110,8
75×75×9 10,07 99,3
80×80×5,5 6,777 147,6
80×80×6 7,36 135,9
80×80×7 8,513 117,5
80×80×8 9,652 103,6
90×90×6 10 3,3 8,327 120,1
90×90×7 9,638 103,8
90×90×8 10,93 91,46
90×90×9 12,21 81,88
100×100×6,5 12 4 10,06 99,38
100×100×7 10,79 92,64
100×100×8 12,25 81,66
100×100×10 15,1 66,21
100×100×12 17,9 55,87
100×100×14 20,63 48,47
100×100×15 21,97 45,51
100×100×16 23,3 42,92
110×110×7 11,89 84,08
110×110×8 13,5 74,06
120×120×8 4,6 14,74 67,84
120×120×10 12 4 18,23 54,87
120×120×12 21,65 46,19
120×120×15 26,67 37,5
125×125×8 14 4,6 15,46 64,7
125×125×9 17,29 57,85
125×125×10 19,1 52,36
125×125×12 22,68 44,09
125×125×14 26,2 38,17
125×125×16 29,65 33,73
140×140×9 19,41 51,53
140×140×10 21,45 46,61
140×140×12 25,5 39,21
150×150×10 23,02 43,43
150×150×12 27,39 36,51
150×150×15 33,82 29,57
150×150×18 40,11 24,93
160×160×10 16 5,3 24,67 40,53
160×160×11 27,02 37,01
160×160×12 29,35 34,07
160×160×14 33,97 29,44
160×160×16 38,52 25,96
160×160×18 43,01 23,25
160×160×20 47,44 21,08
180×180×11 16 5,3 30,47 32,82
180×180×12 33,12 30,19
200×200×12 18 6 36,97 27,05
200×200×13 39,92 25,05
200×200×14 42,85 23,34
200×200×16 48,65 20,55
200×200×20 60,08 16,64
200×200×25 74,02 13,51
200×200×30 87,56 11,42
220×220×14 21 7 47,4 21,1
220×220×16 53,83 18,58
250×250×16 24 8 61,55 16,25
250×250×18 68,86 14,52
250×250×20 76,11 13,14
250×250×22 83,31 12
250×250×25 93,97 10,64
250×250×28 104,5 9,57
250×250×30 111,44 8,97


* – нестандартный размер.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м. По длине уголки подразделяют на:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Допускается изготовление уголков длиной свыше 12 м.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 2. Предельные отклонения размеров уголков

Ширина полки
уголка, мм
Предельные отклонения, мм
по ширине полки по толщине полки
до 6 мм включ. от 6,5 до 9 мм включ. св. 9 мм
А В А В А В
от 20 до 45 ±1,0 +0,2/–0,3 +0,3/–0,4
50–90 ±1,5 +0,2/–0,4 +0,3/–0,5 +0,2/–0,5 +0,3/–0,6 +0,3/–0,5 +0,4/–0,6
100–150 ±2,0 +0,3/–0,5 +0,4/–0,6 +0,2/–0,6 +0,4/–0,7
160–200 ±3,0 +0,4/–0,7 +0,5/–0,8
220–250 ±4,0 +0,4/–0,8 +0,5/–0,9


По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными для уголков I класса с полкой большей 75 мм ±2,5 %, а для всех остальных плюс 3, минус 5 %.

Предельные отклонения по длине

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине уголков мерной длины или кратной мерной длины. Они не должны превышать:

  • +30 мм — при длине 4 м;
  • +50 мм — при длине от 4 м до 6 м включ.;
  • +70 мм — при длине от 6 м.

По требованию потребителя:

  • +40 мм для уголков длиной от 4 до 7 м;
  • +5 мм на каждый метр от 7 м.

вернуться к содержанию

Уголок неравнополочный по ГОСТ 8510–86

Содержание

Сортамент и масса 1 м проката

Сортамент на стальной горячекатаный неравнополочный уголок регламентируется по ГОСТ 8510–86.

По точности прокатки уголки изготавливают:

  • А — высокой точности,
  • В — обычной точности.
Уголок неравнополочный по ГОСТ 8510-86

Рис. 1. Уголок неравнополочный по ГОСТ 8510-86

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 1. Размеры и масса уголков по ГОСТ 8510-86

Номер уголка A B t rвнутр rвнешн Масса 1 м
уголка, кг
Количество
метров в 1 т
мм
2,5/1,6 25 16 3 3,5 1,2 0,9107 1098
3/2* 30 20 3 3,5 1,2 1,123 890,8
30 20 4 3,5 1,2 1,46 684,8
3,2/2 32 20 3 3,5 1,2 1,17 854,9
32 20 4 3,5 1,2 1,523 656,6
4/2,5 40 25 3 4 1,3 1,481 675,1
40 25 4 4 1,3 1,937 516,4
40 25 5 4 1,3 2,376 420,8
4/3* 40 30 4 4 1,3 2,094 477,6
40 30 5 4 1,3 2,573 388,7
4,5/2,8 45 28 3 5 1,7 1,681 594,9
45 28 4 5 1,7 2,199 454,8
5/3,2 50 32 3 5,5 1,8 1,9 526,2
50 32 4 5,5 1,8 2,489 401,7
5,6/3,6 56 36 4 6 2 2,81 355,8
56 36 5 6 2 3,462 288,9
6,3/4,0 63 40 4 7 2,3 3,173 315,1
63 40 5 7 2,3 3,911 255,7
63 40 6 7 2,3 4,633 215,8
63 40 8 7 2,3 6,031 165,8
6,5/5* 65 50 5 6 2 4,365 229,1
65 50 6 6 2 5,181 193
65 50 7 6 2 5,982 167,2
65 50 8 6 2 6,767 147,8
7/4,5 70 45 5 7,5 2,5 4,391 227,7
7,5/5 75 50 5 8 2,7 4,793 208,6
75 50 6 8 2,7 5,688 175,8
75 50 7 8 2,7 6,567 152,3
75 50 8 8 2,7 7,431 134,6
8/5 80 50 5 8 2,7 4,99 200,4
80 50 6 8 2,7 5,924 168,8
8/6 80 60 6 8 2,7 6,395 156,4
80 60 7 8 2,7 7,392 135,3
80 60 8 8 2,7 8,373 119,4
9/5,6 90 56 5,5 9 3 6,172 162
90 56 6 9 3 6,7 149,3
90 56 8 9 3 8,773 114
10/6,3 100 63 6 10 3,3 7,526 132,9
100 63 7 10 3,3 8,704 114,9
100 63 8 10 3,3 9,866 101,4
100 63 10 10 3,3 12,14 82,36
10/6,5* 100 65 7 10 3,3 8,814 113,5
100 65 8 10 3,3 9,991 100,1
100 65 10 10 3,3 12,3 81,31
11/7 110 70 6,5 10 3,3 8,985 111,3
110 70 8 10 3,3 10,93 91,46
12,5/8 125 80 7 11 3,7 11,04 90,6
125 80 8 11 3,7 12,53 79,81
125 80 10 11 3,7 15,47 64,66
125 80 12 11 3,7 18,34 54,53
14/9 140 90 8 12 4 14,13 70,77
140 90 10 12 4 17,46 57,28
16/10 160 100 9 13 4,3 17,96 55,69
160 100 10 13 4,3 19,85 50,38
160 100 12 13 4,3 23,58 42,4
160 100 14 13 4,3 27,26 36,69
18/11 180 110 10 14 4,7 22,24 44,97
180 110 12 14 4,7 26,44 37,82
20/12,5 200 125 11 14 4,7 27,37 36,54
200 125 12 14 4,7 29,74 33,62
200 125 14 14 4,7 34,43 29,04
200 125 16 14 4,7 39,07 25,6

* – уголки изготавливают по требованию потребителя.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Допускается изготавливать уголки длиной свыше 12 м.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 2. Предельные отклонения размеров

Номер уголка Предельные отклонения, мм
По ширине полки По толщине полки
До 6 включ. От 6,5 до 9 включ. Св. 9
А В А В А В
2,5/1,6–5/3,2 ±1,0 +0,2/–0,3 ±0,3
5,6/3,6–9/5,6 ±1,5 +0,2/–0,4 +0,3/–0,4 +0,2/–0,5 +0,3/–0,5
10/6,3–16/10 ±2,0 +0,3/–0,4 ±0,4 +0,3/–0,5 +0,4/–0,5 +0,3/–0,6 +0,4/–0,6
18/11–20/12,5 ±3,0 +0,4/–0,7 +0,5/–0,7


По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными плюс 3, минус 5 %.

Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.

Предельные отклонения по длине

вернуться к содержанию

Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в мм:

  • +30 — при длине 4 м;
  • +50 — при длине от 4 м до 6 м включ.;
  • +70 — при длине от 6 м.

По требованию потребителя:

  • +40 мм — для уголков длиной от 4 до 7 м;
  • +5 мм на каждый метр свыше 7 м.

вернуться к содержанию

Уголки по международным и зарубежным стандартам

Содержание

Сортамент и масса 1 м проката

Уголок равнополочный по ISO 657.1–1989 Е (рекомендуемый сортамент при поставках на экспорт)

вернуться к содержанию

Уголок равнополочный по ISO 657.1–1989 Е

Рис. 1. Уголок равнополочный по ISO 657.1–1989 Е

Условные обозначения: A — ширина полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 1. Размеры и масса уголков по ISO 657.1–1989 Е

Размеры A×A×t, мм rвнутр, мм Масса 1 м уголка, кг Количество метров в 1 т
20×20×3 3,5 0,8817 1134
25×25×3 3,5 1,117 895,1
25×25×4 3,5 1,455 687,4
30×30×3 5 1,363 733,5
30×30×4 5 1,779 562
35×35×4 5 2,093 477,7
35×35×5 5 2,572 388,8
40×40×3 6 1,844 542,4
40×40×4 6 2,417 413,8
40×40×5 6 2,974 336,2
45×45×4 7 2,742 364,7
45×45×5 7 3,378 296,1
50×50×4 7 3,056 327,3
50×50×5 7 3,77 265,3
50×50×6 7 4,469 223,8
60×60×5 8 4,568 218,9
60×60×6 8 5,423 184,4
60×60×8 8 7,088 141,1
65×65×6 9 5,909 169,2
65×65×8 9 7,73 129,4
70×70×6 9 6,38 156,7
70×70×7 9 7,377 135,6
75×75×6 9 6,851 146
75×75×8 9 8,986 111,3
80×80×6 10 7,338 136,3
80×80×8 10 9,63 103,8
80×80×10 10 11,86 84,32
90×90×7 11 9,608 104,1
90×90×8 11 10,9 91,71
90×90×9 11 12,18 82,08
90×90×10 11 13,45 74,37
100×100×8 12 12,18 82,11
100×100×10 12 15,04 66,51
100×100×12 12 17,83 56,08
120×120×8 13 14,71 67,97
120×120×10 13 18,2 54,95
120×120×12 13 21,62 46,25
125×125×8 13 15,34 65,19
125×125×10 13 18,98 52,68
125×125×12 13 22,56 44,32
150×150×10 16 22,98 43,51
150×150×12 16 27,35 36,57
150×150×15 16 33,77 29,61
180×180×15 18 40,9 24,45
180×180×18 18 48,6 20,58
200×200×16 18 48,5 20,62
200×200×20 18 59,93 16,69
200×200×24 18 71,11 14,06
250×250×28 18 104 9,614
250×250×35 18 128 7,811

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.



Уголок равнополочный по DIN 1028–94

вернуться к содержанию

Таблица 2. Масса и предельные отклонения размеров

Ширина полок, мм Предельные отклонения
по ширине, мм
Толщина полки, мм Предельные отклонения
по толщине, мм
Теоретическая масса 1 м, кг
45×45 ±1,0 5 ±0,5 3,38
50×50 ±1,0 4 ±0,5 3,07 *
50×50 ±1,0 5 ±0.5 3,77
50×50 ±1,0 6 ±0,75 4,47
60×60 ±2,0 5 ±0,5 4,57
60×60 ±2,0 6 ±0,75 5,42
70×70 ±2,0 6 ±0,75 6,38
70×70 ±2,0 7 ±0,75 7,38
75×75 ±2,0 5 ±0,5 5,78
75×75 ±2,0 6 ±0,75 6,87 *
75×75 ±2,0 7 ±0,75 7,94
75×75 ±2,0 8 ±0,75 9,03 *
75×75 ±2,0 9 ±0,75 10,05
80×80 ±2,0 6 ±0,75 7,34
80×80 ±2,0 7 ±0,75 8,46
80×80 ±2,0 8 ±0,75 9,66 *
80×80 ±2,0 9 ±0,75 10,72
90×90× ±2,0 6 ±0,75 8,32
90×90 ±2,0 7 ±0,75 9,61
90×90 ±2,0 8 ±0,75 10,92 *
90×90 ±2,0 9 ±0,75 12,2
100×100× ±2,0 7 ±0,75 10,73
100×100 ±2,0 8 ±0,75 12,2
100×100 ±2,0 9 ±0,75 13,62
100×100 ±2,0 10 ±0,75 15,1 *
100×100 ±2,0 12 ±1,00 17,8

* – не совпадает с ISO 657.2–2001.



Уголок неравнополочный по ISO 657.2–2001

вернуться к содержанию

Уголок неравнополочный по ISO 657.2–2001

Рис. 2. Уголок неравнополочный по ISO 657.2–2001

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.


Таблица 3. Размеры и масса неравнополочных уголков по ISO 657.2–2001

Обозначение Размеры, мм Масса 1 м
уголка, кг
Количество
метров в 1 т
A B t rвнутр
30×20×3 30 20 3 4 1,12 892,6
30×20×4 30 20 4 4 1,458 685,9
40×20×4 40 20 4 4 1,772 564,4
40×25×4 40 25 4 4 1,929 518,4
45×30×5 45 30 5 4 2,761 362,2
50×30×4 50 30 4 4 2,4 416,7
50×30×5 50 30 5 5 2,965 337,3
50×40×5 50 40 5 5 3,357 297,9
60×30×5 50 40 5 5 3,357 297,9
60×30×5 60 30 5 5 3,357 297,9
60×30×6 60 30 6 5 3,977 251,4
60×40×5 60 40 5 6 3,759 266
60×40×6 60 40 6 6 4,458 224,3
60×50×6 60 50 6 6 4,929 202,9
60×50×8 60 50 8 6 6,436 155,4
65×50×5 65 50 5 6 4,348 230
65×50×6 65 50 6 6 5,164 193,6
65×50×8 65 50 8 6 6,75 148,1
70×50×6 70 50 6 6 5,4 185,2
70×50×7 70 50 7 7 6,251 160
75×50×6 75 50 6 7 5,646 177,1
75×50×8 75 50 8 7 7,389 135,3
80×40×6 80 40 6 7 5,411 184,8
80×40×8 80 40 8 7 7,075 141,3
80×60×6 80 60 6 8 6,365 157,1
80×60×7 80 60 7 8 7,362 135,8
80×60×8 80 60 8 8 8,344 119,9
90×60×8 90 60 8 8 8,972 111,5
90×65×6 90 65 6 8 7,072 141,4
90×65×8 90 65 8 8 9,286 107,7
90×75×8 90 75 8 8 9,914 100,9
90×75×10 90 75 10 8 12,22 81,82
90×75×13 90 75 13 8 15,57 64,24
100×50×6 100 50 6 8 6,836 146,3
100×50×8 100 50 8 8 8,972 111,5
100×50×10 100 50 10 8 11,04 90,55
100×65×7 100 65 7 10 8,766 114,1
100×65×8 100 65 8 10 9,944 100,6
100×65×10 100 65 10 10 12,25 81,62
100×75×8 100 75 8 10 10,57 94,59
100×75×10 100 75 10 10 13,04 76,71
100×75×12 100 75 12 10 15,44 64,77
100×90×10 100 90 10 10 14,21 70,35
100×90×13 100 90 13 10 18,15 55,11
120×80×8 120 80 8 11 12,16 82,24
120×80×10 120 80 10 11 15,02 66,59
120×80×12 120 80 12 11 17,81 56,14
125×75×8 125 75 8 11 12,16 82,24
125×75×10 125 75 10 11 15,02 66,59
125×75×12 125 75 12 11 17,81 56,14
125×90×10 125 90 10 11 16,19 61,75
125×90×13 125 90 13 11 20,72 48,27
135×65×8 135 65 8 11 12,16 82,24
135×65×10 135 65 10 11 15,02 66,59
150×75×9 150 75 9 12 15,38 65,01
150×75×10 150 75 10 12 17 58,83
150×75×12 150 75 12 12 20,19 49,54
150×75×15 150 75 15 12 24,85 40,24
150×90×10 150 90 10 12 18,18 55,02
150×90×12 150 90 12 12 21,6 46,3
150×90×15 150 90 15 12 26,62 37,57
150×100×10 150 100 10 12 18,96 52,74
150×100×12 150 100 12 12 22,54 44,36
150×100×16 150 100 16 12 29,51 33,88
180×90×10 180 90 10 12 20,53 48,71
200×100×10 200 100 10 15 22,95 43,56
200×100×12 200 100 12 15 27,32 36,6
200×100×14 200 100 14 15 31,62 31,62
200×100×16 200 100 16 15 35,86 27,89
200×150×12 200 150 12 15 32,03 31,22
200×150×15 200 150 15 15 39,64 25,23
200×150×20 200 150 20 15 52 19,23
200×150×25 200 150 25 15 63,97 15,63

Примечание. Масса 1 м уголка вычислена по номинальным размерам при условии, что радиус внешнего закругления полок равняется половине радиуса внутреннего закругления и при плотности материала 7850 кг/м3. Рассчитанная величина является справочной.


Страны — члены ISO могут вносить в национальные стандарты необходимые размеры уголков. Из приведенных в таблице размеров на неравнополочные уголки в национальный стандарт можно вносить те размеры уголков, производство которых обеспечено на прокатных станах.

Предельные отклонения размеров и массы

вернуться к содержанию

Предельные отклонения размеров уголков равнополочных по ISO 657.1–1989 Е и уголков неравнополочных по ISO 657.2—2001

Предельные отклонения размеров стальных горячекатаных равнополочных и неравнополочных уголков в метрической и дюймовой сериях регламентируются ISO 657.5–1976 Е, входящим в качестве рекомендуемого приложения в состав ГОСТ 8509–93. Размеры уголков в метрической серии соответствуют ISO 657.1 и ISO 657.2. Уголки в дюймовой серии должны соответствовать ISO 657.3 и ISO 657.4.


Таблица 4. Предельные отклонения по ширине полки

Метрическая серия, мм
Ширина полки * Предельные отклонения
до 50 включ. ±1,0
50–100 ±1,5
100–150 ±2,0
150–200 ±2,5

* Для неравнополочных уголков как базовая берется ширина большей полки.


Таблица 5. Предельные отклонения
по толщине равнополочных и неравнополочных уголков

Метрическая серия, мм
Ширина полки * Предельные отклонения
до 50 включ. ±0,5
50–100 ±0,8
100–150 ±1,0
150–200 ±1,2

* Для неравнополочных уголков как базовая берется ширина большей полки.


Для уголков с шириной полки свыше 75 мм предельные отклонения по массе составляют ±2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине.

Предельные отклонения по длине

вернуться к содержанию

Предельное отклонение по длине при порезке на нормальные длины равнополочны и неравнополочных уголков всех длин ± 100 мм.


Таблица 6. Предельные отклонения по длине
при порезке на точные длины равнополочных и неравнополочных уголков

Метрическая серия
Длина, м Предельные отклонения, мм
до 12 включ. +75/-0
от 12 +100/-0



вернуться к содержанию

Уголок гнутый равнополочный по ГОСТ 19771–93

Содержание

Сортамент и масса 1 м проката

Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

  • А — высокой точности;
  • Б — повышенной;
  • В — обычной.
Уголок гнутый равнополочный по ГОСТ 19771–93

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93

Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.


Таблица 1. Размеры и масса уголков из углеродистой
кипящей и полуспокойной стали обыкновенного качества, углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа

b, мм S, мм R, не более, мм Масса 1 м, кг Количество
метров в 1 т
36 3 4 1,569 637,2
40 2,5 3 1,485 673,3
40 3 4 1,758 568,9
50 3 4 2,229 448,7
50 4 6 2,907 344,0
60 3 4 2,700 370,4
60 4 6 3,535 282,9
70 4 6 4,163 240,2
80 3 4 3,642 274,6
80 4 6 4,791 208,7
80 5 7 5,924 168,8
80 6 9 7,011 142,6
80 7 9 8,113 123,3
100 4 6 6,047 165,4
100 5 7 7,494 133,4
100 6 9 8,895 112,4
100 7 9 10,31 96,99
120 5 7 9,064 110,3
120 6 9 10,78 92,77


Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

b, мм S, мм R, не более, мм Масса 1 м, кг Количество
метров в 1 т
55 3 7 2,434 410,9
60 3 7 2,669 374,6
70 4 10 4,109 243,4
80 4 10 4,737 211,1
80 5 10 5,873 170,3
100 4 10 5,993 166,9
100 5 10 7,443 134,4
100 6 14 8,794 113,7
120 5 10 9,013 110,9
160 4 10 9,761 102,5

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 7 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 7 % от массы партии;
  • немерной длины.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок, мм

Ширина полки, мм Точность профилирования
Высокая по толщине Повышенная обычная
До 2,5 От 2,5
До 50 включ. ±0,75 ±1,00 ±1,25 ±1,50
От 50 до 100 включ. ±1,00 ±1,25 ±1,50 ±2,00
От 100 до 150 включ. ±1,25 ±1,50 ±2,00 ±2,50
От 150 ±1,50 ±1,75 ±2,50 ±3,00


Предельные отклонения угла 90° не должны превышать:

  • ± 1°30′ — для уголков с шириной полки до 80 мм;
  • ± 1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:

  • для профилей высокой точности — 100 мм;
  • для профилей повышенной точности — 150 мм;
  • для профилей обычной точности — 300 мм.

Предельные отклонения по длине

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м Точность порезки
Высокая Обычная
До 6 включ. +30 +40
От 6 до 7 включ. +40 +30
От 7 +(40+5•(L–7)) +80



вернуться к содержанию

Уголок гнутый неравнополочный по ГОСТ 19772–93

Содержание

Сортамент и масса 1 м проката

Технические условия на гнутые неравнополочные уголки регламентируются ГОСТ 19773–93. Данный стандарт распространяется на уголки стальные гнутые и неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

  • А — высокой точности;
  • Б — повышенной точности;
  • В — обычной точности.
Уголок гнутый неравнополочный по ГОСТ 19772–93

Рис. 1. Уголок гнутый неравнополочный по ГОСТ 19772–93

Условные обозначения: B — ширина большей полки; b — ширина меньшей полки; S — толщина полки; R — радиус сопряжения.


Таблица 1. Размеры и масса уголков
из углеродистой кипящей и полуспокойной стали обыкновенного качества,
углеродистой качественной стали с временным сопротивлением разрыву не более 460 МПа

В, мм b, мм S, мм R, не более, мм Масса 1 м, кг Количество
метров в 1 т
32 25 2 3 0,8365 1195
32 25 2,5 3 1,034 967,3
50 35 3,2 5 1,984 504,1
60 40 3 4 2,229 448,7
70 50 4 6 3,535 282,9
80 63 4 6 4,257 234,9
85 35 4 6 3,535 282,9
90 70 4 6 4,791 208,7
100 65 4 6 4,948 202,1
105 100 3 4 4,702 212,7
115 65 5 7 6,709 149,1
120 100 8 12 12,88 77,63
180 140 6 9 14,55 68,74


Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

В, мм b, мм S, мм R, не более,мм Масса 1 м, кг Количество
метров в 1 т
40 25 2,5 6 1,165 858,0
70 50 4 10 3,481 287,3
85 67 4 10 4,485 222,9
90 70 4 10 4,737 211,1
110 90 5 10 7,443 134,4
115 65 5 10 6,658 150,2
147 125 8 20 15,93 62,77
152 100 5,5 12 10,37 96,44
155 100 6 14 11,38 87,84

Примечание.Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 7 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 7 % от массы партии;
  • немерной длины.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок в мм

Ширина полки, мм Точность профилирования
Высокая по толщине Повышенная Обычная
До 2,5 От 2,5
До 50 включ. ±0,75 ±1,00 ±1,25 ±1,50
От 50 до 100 включ. ±1,00 ±1,25 ±1,50 ±2,00
От 100 до 150 включ. ±1,25 ±1,50 ±2,00 ±2,50
От 150 ±1,50 ±1,75 ±2,50 ±3,00


Предельные отклонения угла 90° не должны превышать:

  • ±1°30′ — для уголков с шириной полки до 80 мм;
  • ±1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90о и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов, не менее:

  • для профилей высокой точности — 100 мм;
  • для профилей повышенной точности — 150 мм;
  • для профилей обычной точности — 300 мм.

Предельные отклонения по длине

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м Точность порезки
Высокая Обычная
До 6 включ. +30 +40
От 6 до 7 включ. +40 +80
От 7 +(40+5∙(L–7)) +80



вернуться к содержанию

Профили стальные гнутые сварные квадратные и прямоугольные

Содержание

Общая информация

В данном разделе содержится информация по следующим видам гнутых профилей:

  • стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для применения в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства;
  • стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.

Условные обозначения

вернуться к содержанию

Пример условного обозначения гнутого сварного профиля высотой 180 мм, шириной 75 мм, толщиной стенки 5 мм:

Профиль 180x75x5 ГОСТ 25577-83
Ст3пс2 ГОСТ 11474-76

Пример условного обозначения гнутого сварного профиля высотой 180, шириной 100, толщиной стенки 5 мм из стали С245 по ГОСТ 27772:

Профиль 180x100x5 ГОСТ 30245-2003
С245 ГОСТ 27772-88

вернуться к содержанию

Стальные гнутые замкнутые сварные квадратные и прямоугольные профили по ГОСТ 25577–83

Содержание

Параметры профилей

ГОСТ 25577–83 распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для применения в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства.

Поперечное сечение профилей должно соответствовать указанному на рис.  1.

Поперечное сечение профилей

Рис. 1. h — высота профиля; b — ширина профиля; S — толщина профиля; R — радиус кривизны

Размеры профилей, площадь поперечного сечения и масса 1 м профиля должны соответствовать:

  • таблицам 1 и 2 — для профилей из углеродистой спокойной и низколегированной стали;
  • таблицам 3 и 4 — для профилей из углеродистой кипящей и полуспокойной стали.

Таблица 1. Параметры поперечного сечения квадратных профилей

b, мм S, мм R, не более Площадь поперечного
сечения, F, см2
Масса 1 м,
кг
150 8 22 41,86 32,86
140 8 22 38,67 30,36
140 7 18 34,66 27,81
140 6 14 30,31 23,79
140 5 12 25,76 20,22
120 8 22 32,27 25,33
110 6 14 23,31 19,22
110 3 7 12,40 9,79
100 6 14 20,81 16,33
100 5 12 17,76 13,94
100 4 10 14,70 11,50
100 4 10 14,54 11,47
80 6 14 16,01 12,57
80 5 12 13,76 10,80
80 4 10 11,34 8,90


Таблица 2. Параметры поперечного сечения прямоугольных профилей

h, мм b, мм S, мм R, не более Площадь сечения,
F, см2
Масса 1 м,
кг
230 100 8 22 46,47 36,64
220 100 5 12 29,71 23,32
180 125 5 12 28,26 22,18
180 125 4 10 22,94 18,00
180 75 6 14 27,31 21,44
180 75 5 12 23,26 18,26
180 75 4 10 18,94 14,86
160 130 7 18 36,06 28,30
160 120 4 10 20,94 16,43
160 80 7 18 29,12 22,86
160 80 4 10 17,87 14,03
150 100 8 22 34,42 27,02
150 100 6 14 26,71 20,96
120 80 6 14 20,71 16,25
120 80 4 10 14,54 11,41
97 80 3 7 9,87 7,76


Таблица 3. Параметры поперечного сечения квадратных профилей

b, мм S, мм R,
не более
Площадь сечения,
F, см2
Масса 1 м,
кг
140 7 18 34,66 27,21
140 6 14 30,31 23,79
140 5 10 25,93 20,35
110 6 14 23,31 18,22
110 3 6 12,75 9,79
100 5 12 17,76 13,94
100 4 8 14,70 11,50


Таблица 4. Параметры поперечного сечения прямоугольных профилей

h, мм b, мм S, мм R,
не более
Площадь сечения,
F, см2
Масса 1 м,
кг
220 100 5 12 29,71 23,32
180 125 5 12 28,26 22,18
180 75 6 14 27,31 21,44
180 75 5 12 23,36 18,26
180 75 4 8 18,94 14,86
160 130 7 18 36,06 28,30
160 120 4 8 20,94 14,86
160 120 3 6 16,05 12,60
160 80 7 18 29,12 22,86
150 100 6 14 26,71 20,96
120 80 6 14 20,71 16,25
120 80 4 8 14,54 11,41
97 80 3 6 9,97 7,76

Примечание к таблицам 1–4. Приведенные в таблицах площадь поперечного сечения и справочные значения вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята 7850 кг/м3.

Предельные отклонения размеров и массы

вернуться к содержанию

Предельные отклонения по толщине профилей должны соответствовать предельным отклонениям по толщине заготовки шириной 1000–2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903–74. Предельные отклонения по толщине не распространяются на места изгиба.

По согласованию изготовителя с потребителем допускается изготовление профилей из заготовки повышенной точности прокатки А.

Предельные отклонения по высоте и ширине профиля не должны превышать:

  • ±1,5 мм — при высоте (ширине) профиля до 100 мм;
  • ±2 мм — при высоте (ширине) профиля более 100 мм;
  • Предельные отклонения по высоте (ширине) профиля с толщиной стенки 7–8 мм не должны превышать ±2 мм.

Профили изготовляют длиной от 9 до 11,8 м:

  • мерной длины;
  • немерной длины.

Допускается по согласованию изготовителя с потребителем изготовление профилей немерной длины с немерными длинами от 3 до 9 м.

Предельные отклонения по длине профилей мерной длины, кратной мерной длины должны быть не более +60 мм.

Предельные отклонения от угла 90° не должны превышать ± 1°30'.Предельные отклонения от угла 90° для профилей с толщиной стенки 7–8 мм должны быть не более ±2°.

Технические требования

вернуться к содержанию

Замкнутые сварные профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Замкнутые сварные профили изготовляют из горячекатаного проката с обеспечиваемой свариваемостью из углеродистой стали марок Ст3сп, Ст3пс, Ст3кп по ГОСТ 14637–79 и ГОСТ 16523–70, марок 20 и 20пс по ГОСТ  1050– 88 и низколегированных сталей марок 09Г2 по ГОСТ 19281– 89 и 18ЮТ по ТУ 14–1–4303–87.

Технические требования — по ГОСТ 11474–76 с дополнениями.

Кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 0,1 % измеряемой длины.

Скручивание профилей вокруг продольной оси не должно превышать произведения 30° на длину профиля в метрах и должно быть не более 5°.

Выпуклость и вогнутость стенок профилей не должна превышать 1 мм. Для профиля размером 160×120×3 мм выпуклость или вогнутость стенки не должна превышать 2 мм.

Неперпендикулярность плоскости реза к продольной оси профиля не должна превышать 1°30'. Допускается огневая обрезка торцов отдельных профилей.

Смещение свариваемых кромок относительно друг друга не должно превышать:

  • 0,5 мм — при толщине стенки профиля до 4 мм;
  • 1 мм — при толщине стенки профиля свыше 4 мм.

Высота остаточного грата, выступающая над поверхностью профиля, не должна превышать 1,0 мм. Грат снимается с наружной стороны.

Непровар отдельного места сварного соединения не должен превышать 20 мм, общая длина непровара на 1 м длины при толщине профиля до 6 мм — 50 мм, при толщине 7–8 мм — 70 мм.

вернуться к содержанию

Стальные гнутые замкнутые сварные квадратные и прямоугольные профили по ДСТУ Б В.2.6–8–95 (ГОСТ 30245–2003)

Содержание

Параметры профилей

ДСТУ Б В.2.6–8–95 (ГОСТ 30245–2003) распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.

Поперечное сечение профилей должно соответствовать указанному на рис. 2.

Поперечное сечение профилей

Рис. 1. h — высота профиля, b — ширина профиля, t — толщина стенки профиля

Размеры профилей, площадь поперечного сечения и масса для 1 м профиля должны соответствовать: для квадратных профилей — таблице 1; для прямоугольных профилей — таблице 2.


Таблица 1. Характеристики сечений для квадратных профилей

h, мм b, мм t, мм Площадь сечения,
А, см2
Масса 1 м,
кг
40 40 2,0 2,94 2,31
2,5 3,59 2,82
3,0 4,21 3,30
3,5 4,79 3,76
4,0 5,35 4,20
50 50 2,0 3,74 2,93
2,5 4,59 3,60
3,0 5,41 4,25
3,5 6,19 4,86
4,0 6,95 5,45
4,5 7,67 6,02
5,0 8,36 6,56
5,5 9,01 7,07
6,0 9,63 7,56
60 60 2,0 4,54 3,56
2,5 5,59 4,39
3,0 6,61 5,19
3,5 7,59 5,96
4,0 8,55 6,71
4,5 9,47 7,43
5,0 10,36 8,13
5,5 11,21 8,80
6,0 12,03 9,45
70 70 2,0 5,34 4,19
2,5 6,59 5,17
3,0 7,81 6,13
70 70 3,5 8,99 7,06
4,0 10,15 7,97
4,5 11,27 8,85
70 70 5,0 12,36 9,70
5,5 13,41 10,53
6,0 14,43 11,33
6,5 15,06 11,82
7,0 15,96 12,53
80 80 3,0 9,01 7,07
3,5 10,39 8,16
4,0 11,75 9,22
4,5 13,07 10,26
5,0 14,36 11,27
5,5 15,61 12,25
6,0 16,83 13,21
6,5 17,66 13,86
7,0 18,76 14,72
7,5 19,82 15,56
8,0 20,84 16,36
90 90 3,0 10,21 8,01
3,5 11,79 9,26
4,0 13,35 10,48
4,5 14,87 11,67
5,0 16,36 12,84
5,5 17,81 13,98
6,0 19,23 15,10
6,5 20,26 15,90
90 90 7,0 21,56 16,92
7,5 22,82 17,91
8,0 24,04 18,87
100 100 3,0 11,41 8,96
3,5 13,19 10,36
4,0 14,95 11,73
4,5 16,67 13,08
5,0 18,36 14,41
5,5 20,01 15,71
100 100 6,0 21,63 16,98
6,5 22,86 17,94
7,0 24,36 19,12
7,5 25,82 20,27
8,0 27,24 21,39
120 120 3,0 13,81 10,84
3,5 15,99 12,56
4,0 18,15 14,25
4,5 20,27 15,91
5,0 22,36 17,55
5,5 24,41 19,16
6,0 26,43 20,75
6,5 28,06 22,03
7,0 29,96 23,52
7,5 31,82 24,98
8,0 33,64 26,41
140 140 4,0 21,35 16,76
4,5 23,87 18,74
5,0 26,36 20,69
5,5 28,81 22,62
140 140 6,0 31,23 24,52
6,5 33,26 26,11
7,0 35,56 27,91
7,5 37,82 29,69
8,0 40,04 31,43
150 150 4,0 22,95 18,01
4,5 25,67 20,15
5,0 28,36 22,26
5,5 31,01 24,34
6,0 33,63 26,40
6,5 35,86 28,15
7,0 38,36 30,11
7,5 40,82 32,04
8,0 43,24 33,95
160 160 4,0 24,55 19,27
4,5 27,47 21,56
5,0 30,36 23,83
5,5 33,21 26,07
6,0 36,03 28,29
6,5 38,46 30,19
7,0 41,16 32,31
7,5 43,82 34,40
8,0 46,44 36,46
180 180 5,0 34,36 26,97
5,5 37,61 29,52
6,0 40,83 32,05
6,5 43,66 34,27
7,0 46,76 36,70
7,5 49,82 39,11
180 180 8,0 52,84 41,48
8,5 55,83 43,83
9,0 58,78 46,14
9,5 61,69 48,43
10,0 64,57 50,68
200 200 6,0 45,63 35,82
6,5 48,86 38,35
7,0 52,36 41,10
7,5 55,82 43,82
8,0 59,24 46,51
8,5 62,63 49,16
9,0 65,98 51,79
9,5 69,29 54,39
10,0 72,57 56,96
10,5 74,86 58,76
11,0 77,97 61,20
11,5 81,03 63,61
12,0 84,06 65,99
250 250 6,0 57,63 45,24
6,5 61,86 48,56
7,0 66,36 52,09
7,5 70,82 55,59
250 250 8,0 75,24 59,07
8,5 79,63 62,51
9,0 83,98 65,92
9,5 88,29 69,31
10,0 92,57 72,66
10,5 95,86 75,25
11,0 99,97 78,47
11,5 104,0 81,67
12,0 108,1 84,83
300 300 6,0 69,63 54,66
6,5 74,86 58,76
7,0 80,36 63,08
7,5 85,82 67,37
8,0 91,24 71,63
8,5 96,63 75,85
9,0 102,0 80,05
9,5 107,3 84,22
10,0 112,6 88,36
10,5 116,9 91,73
11,0 122,0 95,74
11,5 127,0 99,72
12,0 132,1 103,7


Таблица 2. Характеристики сечений для прямоугольных профилей

h, мм b, мм t, мм Площадь сечения,
А, см2
Масса 1 м,
кг
50 25 2,0 2,74 2,15
2,5 3,34 2,62
50 25 3,0 3,91 3,07
50 25 3,5 4,44 3,49
4,0 4,95 3,88
50 30 2,0 2,94 2,31
2,5 3,59 2,82
3,0 4,21 3,30
3,5 4,79 3,76
4,0 5,35 4,20
5,0 6,36 4,99
50 40 2,0 3,34 2,62
2,5 4,09 3,21
3,0 4,81 3,77
3,5 5,49 4,31
4,0 6,15 4,83
4,5 6,77 5,31
5,0 7,36 5,77
60 30 2,0 3,74 2,93
2,5 4,09 3,21
3,0 4,81 3,77
3,5 5,49 4,31
4,0 6,15 4,83
4,5 6,77 5,31
5,0 7,36 5,77
5,5 7,91 6,21
6,0 8,43 6,62
60 40 2,0 3,74 2,93
2,5 4,59 3,60
3,0 5,41 4,25
3,5 6,19 4,86
4,0 6,95 5,45
4,5 7,67 6,02
5,0 8,36 6,56
5,5 9,01 7,07
60 40 6,0 9,63 7,56
70 50 2,0 4,54 3,56
2,5 5,59 4,39
3,0 6,61 5,19
3,5 7,59 5,96
70 50 4,0 8,55 6,71
4,5 9,47 7,43
5,0 10,36 8,13
5,5 11,21 8,80
6,0 12,03 9,45
80 40 2,0 4,54 3,56
2,5 5,59 4,39
3,0 6,61 5,19
3,5 7,59 5,96
4,0 8,55 6,71
4,5 9,47 7,43
5,0 10,36 8,13
5,5 11,21 8,80
6,0 12,03 9,45
80 60 2,0 5,34 4,19
2,5 6,59 5,17
3,0 7,81 6,13
3,5 8,99 7,06
4,0 10,15 7,97
4,5 11,27 8,85
5,0 12,36 9,70
5,5 13,41 10,53
6,0 14,43 11,33
6,5 15,06 11,82
7,0 15,96 12,53
80 70 3,0 8,41 6,60
3,5 9,69 7,61
4,0 10,95 8,59
4,5 12,17 9,55
80 70 5,0 13,36 10,48
5,5 14,51 11,39
6,0 15,63 12,27
6,5 16,36 12,84
7,0 17,36 13,63
90 50 3,0 7,81 6,13
3,5 8,99 7,06
4,0 10,15 7,97
4,5 11,27 8,85
5,0 12,36 9,70
5,5 13,41 10,53
6,0 14,43 11,33
6,5 15,06 11,82
7,0 15,96 12,53
90 60 3,0 8,41 6,60
3,5 9,69 7,61
4,0 10,95 8,59
4,5 12,17 9,55
5,0 13,36 10,48
5,5 14,51 11,39
6,0 15,63 12,27
7,0 17,36 13,63
100 40 3,0 7,81 6,13
3,5 8,99 7,06
4,0 10,15 7,97
4,5 11,27 8,85
100 40 5,0 12,36 9,70
5,5 13,41 10,53
6,0 14,43 11,33
100 40 6,5 15,06 11,82
7,0 15,96 12,53
100 50 3,0 8,41 6,60
3,5 9,69 7,61
4,0 10,95 8,59
4,5 12,17 9,55
5,0 13,36 10,48
5,5 14,51 11,39
6,0 15,63 12,27
6,5 16,36 12,84
7,0 17,36 13,63
100 60 3,0 9,01 7,07
3,5 10,39 8,16
4,0 11,75 9,22
4,5 13,07 10,26
5,0 14,36 11,27
5,5 15,61 12,25
6,0 16,83 13,21
6,5 17,66 13,86
7,0 18,76 14,72
120 40 3,0 9,01 7,07
3,5 10,39 8,16
4,0 11,75 9,22
4,5 13,07 10,26
5,0 14,36 11,27
5,5 15,61 12,25
6,0 16,83 13,21
120 40 6,5 17,66 13,86
7,0 18,76 14,72
120 60 3,0 10,21 8,01
3,5 11,79 9,26
4,0 13,35 10,48
4,5 14,87 11,67
5,0 16,36 12,84
5,5 17,81 13,98
6,0 19,23 15,10
6,5 20,26 15,90
7,0 21,56 16,92
120 80 3,0 11,41 8,96
3,5 13,19 10,36
4,0 14,95 11,73
4,5 16,67 13,08
5,0 18,36 14,41
5,5 20,01 15,71
6,0 21,63 16,98
6,5 22,86 17,94
7,0 24,36 19,12
140 60 3,0 11,41 8,96
3,5 13,19 10,36
4,0 14,95 11,73
4,5 16,67 13,08
5,0 18,36 14,41
5,5 20,01 15,71
6,0 21,63 16,98
6,5 22,86 17,94
7,0 24,36 19,12
140 100 4,0 18,15 14,25
140 100 4,5 20,27 15,91
140 100 5,0 22,36 17,55
5,5 24,41 19,16
6,0 26,43 20,75
6,5 28,06 22,03
7,0 29,96 23,52
140 120 4,0 19,75 15,50
4,5 22,07 17,32
5,0 24,36 19,12
5,5 26,61 20,89
6,0 28,83 22,63
6,5 30,66 24,07
7,0 32,76 25,71
7,5 34,82 27,33
8,0 36,84 28,92
150 100 4,0 18,95 14,87
4,5 21,17 16,62
5,0 23,36 18,33
5,5 25,51 20,03
6,0 27,63 21,69
6,5 29,36 23,05
7,0 31,36 24,62
160 40 3,0 11,41 8,96
3,5 13,19 10,36
4,0 14,95 11,73
4,5 16,67 13,08
5,0 18,36 14,41
5,5 20,01 15,71
6,0 21,63 16,98
6,5 22,86 17,94
160 40 7,0 24,36 19,12
160 80 4,0 18,15 14,25
4,5 20,27 15,91
5,0 22,36 17,55
5,5 24,41 19,16
6,0 26,43 20,75
6,5 28,06 22,03
7,0 29,96 23,52
160 100 4,0 19,75 15,50
4,5 22,07 17,32
5,0 24,36 19,12
5,5 26,61 20,89
6,0 28,83 22,63
6,5 30,66 24,07
7,0 32,76 25,71
7,5 34,82 27,33
8,0 36,84 28,92
160 120 4,0 21,35 16,76
4,5 23,87 18,74
5,0 26,36 20,69
5,5 28,81 22,62
6,0 31,23 24,52
6,5 33,26 26,11
7,0 35,56 27,91
7,5 37,82 29,69
8,0 40,04 31,43
160 140 5,0 28,36 22,26
5,5 31,01 24,34
6,0 33,63 26,40
160 140 6,5 35,86 28,15
160 140 7,0 38,36 30,11
7,5 40,82 32,04
8,0 43,24 33,95
180 60 4,0 18,15 14,25
4,5 20,27 15,91
5,0 22,36 17,55
5,5 24,41 19,16
6,0 26,43 20,75
6,5 28,06 22,03
7,0 29,96 23,52
7,5 31,82 24,98
8,0 33,64 26,41
180 80 4,0 19,75 15,50
4,5 22,07 17,32
5,0 24,36 19,12
5,5 26,61 20,89
6,0 28,83 22,63
6,5 30,66 24,07
7,0 32,76 25,71
7,5 34,82 27,33
8,0 36,84 28,92
180 100 4,0 21,35 16,76
4,5 23,87 18,74
5,0 26,36 20,69
5,5 28,81 22,62
6,0 31,23 24,52
6,5 33,26 26,11
7,0 35,56 27,91
180 100 7,5 37,82 29,69
8,0 40,04 31,43
180 140 4,0 24,55 19,27
4,5 27,47 21,56
5,0 30,36 23,83
5,5 33,21 26,07
6,0 36,03 28,29
6,5 38,46 30,19
7,0 41,16 32,31
7,5 43,82 34,40
8,0 46,44 36,46
200 40 4,0 18,15 14,25
4,5 20,27 15,91
5,0 22,36 17,55
5,5 24,41 19,16
6,0 26,43 20,75
6,5 28,06 22,03
7,0 29,96 23,52
200 80 4,0 21,35 16,76
4,5 23,87 18,74
5,0 26,36 20,69
5,5 28,81 22,62
6,0 31,23 24,52
6,5 33,26 26,11
7,0 35,56 27,91
7,5 37,82 29,69
8,0 40,04 31,43
200 100 4,0 22,95 18,01
4,5 25,67 20,15
5,0 28,36 22,26
5,5 31,01 24,34
6,0 33,63 26,40
200 100 6,5 35,86 28,15
7,0 38,36 30,11
7,5 40,82 32,04
8,0 43,24 33,95
200 120 4,0 24,55 19,27
4,5 27,47 21,56
5,0 30,36 23,83
5,5 33,21 26,07
6,0 36,03 28,29
6,5 38,46 30,19
7,0 41,16 32,31
7,5 43,82 34,40
8,0 46,44 36,46
200 160 5,0 34,36 26,97
5,5 37,61 29,52
6,0 40,83 32,05
6,5 43,66 34,27
7,0 46,76 36,70
7,5 49,82 39,11
8,0 52,84 41,48
8,5 55,83 43,83
9,0 58,78 46,14
9,5 61,69 48,43
10,0 64,57 50,68
220 100 4,0 24,55 19,27
4,5 27,47 21,56
220 100 5,0 30,36 23,83
5,5 33,21 26,07
6,0 36,03 28,29
6,5 38,46 30,19
220 100 7,0 41,16 32,31
7,5 43,82 34,40
8,0 46,44 36,46
220 140 5,0 34,36 26,97
5,5 37,61 29,52
6,0 40,83 32,05
6,5 43,66 34,27
7,0 46,76 36,70
7,5 49,82 39,11
8,0 52,84 41,48
240 120 5,0 34,36 26,97
5,5 37,61 29,52
6,0 40,83 32,05
6,5 43,66 34,27
7,0 46,76 36,70
7,5 49,82 39,11
8,0 52,84 41,48
240 160 6,0 45,63 35,82
6,5 48,86 38,35
7,0 52,36 41,10
7,5 55,82 43,82
8,0 59,24 46,51
8,5 62,63 49,16
9,0 65,98 51,79
9,5 69,29 54,39
240 160 10,0 72,57 56,96
10,5 74,86 58,76
11,0 77,97 61,20
11,5 81,03 63,61
12,0 84,06 65,99
250 150 6,0 45,63 35,82
6,5 48,86 38,35
7,0 52,36 41,10
7,5 55,82 43,82
8,0 59,24 46,51
260 130 6,0 44,43 34,88
6,5 47,56 37,33
7,0 50,96 40,00
7,5 54,32 42,64
8,0 57,64 45,25
8,5 60,93 47,83
9,0 64,18 50,38
9,5 67,39 52,90
10,0 70,57 55,39
10,5 72,76 57,12
11,0 75,77 59,48
11,5 78,73 61,81
12,0 81,66 64,10
300 100 6,0 45,63 35,82
6,5 48,86 38,35
7,0 52,36 41,10
7,5 55,82 43,82
8,0 59,24 46,51
8,5 62,63 49,16
300 100 9,0 65,98 51,79
9,5 69,29 54,39
10,0 72,57 56,96
300 100 6,0 57,63 45,24
6,5 61,86 48,56
7,0 66,36 52,09
300 100 7,5 70,82 55,59
200 8,0 75,24 59,07
8,5 79,63 62,51
9,0 83,98 65,92
9,5 88,29 69,31
10,0 92,57 72,66
10,5 95,86 75,25
11,0 99,97 78,47
11,5 104,0 81,67
12,0 108,1 84,83
320 180 6,0 57,63 45,24
6,5 61,86 48,56
7,0 66,36 52,09
7,5 70,82 55,59
8,0 75,24 59,07
8,5 79,63 62,51
9,0 83,98 65,92
9,5 88,29 69,31
10,0 92,57 72,66
10,5 95,86 75,25
11,0 99,97 78,47
11,5 104,0 81,67
12,0 108,1 84,83
350 250 6,0 69,63 54,66
6,5 74,86 58,76
7,0 80,36 63,08
7,5 85,82 67,37
8,0 91,24 71,63
8,5 96,63 75,85
9,0 102,0 80,05
350 250 9,5 107,3 84,22
10,0 112,6 88,36
10,5 116,9 91,73
11,0 122,0 95,74
11,5 127,0 99,72
12,0 132,1 103,7
350 300 6,0 75,63 59,37
6,5 81,36 63,87
7,0 87,36 68,58
7,5 93,32 73,26
8,0 99,24 77,91
8,5 105,1 82,53
9,0 111,0 87,12
9,5 116,8 91,68
10,0 122,6 96,21
10,5 127,4 99,98
11,0 133,0 104,4
11,5 138,5 108,7
12,0 144,1 113,1
380 220 6,0 69,63 54,66
6,5 74,86 58,76
7,0 80,36 63,08
380 220 7,5 85,82 67,37
8,0 91,24 71,63
400 200 10,0 112,6 88,36
10,5 116,9 91,73
11,0 122,0 95,74
11,5 127,0 99,72
12,0 132,1 103,7


Примечание к таблицам 1 и 2. Радиус R наружного закругления угла равен: 0,2•t при t≤6,0 мм; 2,5•t при 6,0<t≤10,0 мм; 0,3•t при t>10 мм. Масса 1 м длины профиля определена по площади поперечного сечения при плотности стали 7850 кг/м3. По согласованию потребителя с изготовителем допускается изготовление профилей других размеров.

Предельные отклонения

вернуться к содержанию

Предельные отклонения по толщине стенки профилей должны соответствовать предельным отклонениям по толщине исходной заготовки шириной 1250 мм нормальной точности прокатки Б по ГОСТ  19903. Предельные отклонения по толщине не распространяются на места изгиба.

Предельные отклонения по высоте и ширине профиля должны соответствовать при высоте (ширине) профиля до 100 мм — ±1,0 %, но не менее ±0,5 мм; при высоте (ширине) профиля более 100 мм — ±0,8.

Допуски на радиусы наружного закругления должны соответствовать:

t ≤ 6,0 мм от 1,6•t до 2,4•t
6,0 < t ≤ 10,0 мм от 2,0•t до 2,4•t
t > 10 мм от 2,4•t до 3,6•t


В поперечном сечении профиля отклонения от угла 90о не должны превышать ± 1°30'.

Профили изготавливают длиной от 6,0 до 12,0 м, а по согласованию потребителя с изготовителем — длиной от 4,0 до 13,0 м:

  • немерной длины;
  • мерной длины;
  • кратной мерной длины.

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм.

Технические требования

вернуться к содержанию

Профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Профили следует изготавливать из листового проката, поставляемого в рулонах по ГОСТ 19903 из стали:

  • углеродистой общего назначения и низколегированной толщиной 3 мм и более — по ГОСТ 27772;
  • углеродистой общего назначения толщиной 4 мм и более — по ГОСТ 14637; толщиной 3 мм — по ГОСТ 16523;
  • углеродистой качественной марок 10, 15 и 20 — по ГОСТ 1050;
  • низколегированной толщиной 4 мм и более — по ГОСТ 19281; толщиной 3 мм — по ГОСТ 17066.

Марку стали и категорию поставки указывают в заказе на профили.

Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля.

Общая кривизна не должна превышать произведения допускаемой местной кривизны (на 1 м длины) на длину профиля в метрах.

Скручивание профилей вокруг продольной оси не должно превышать величины 2,0 мм плюс 0,5 мм на каждый метр длины профиля.

Выпуклость и вогнутость стенок профилей не должны превышать 0,01 размера профиля.

Профили должны быть обрезаны под прямым углом. Отклонение от перпендикулярности плоскости реза к оси профиля не должно выводить профиль за номинальные размеры по длине.

Допускается огневая обрезка торцов отдельных профилей в количестве не более 7 % массы партии.

Трещины, закаты, глубокие риски и другие повреждения на поверхности профилей не допускаются. Незначительная шероховатость, забоины, вмятины, мелкие риски, тонкий слой окалины и отдельные волосовины не должны препятствовать выявлению поверхностных дефектов и выводить толщину стенки поперечного сечения профиля за пределы допускаемых отклонений.

Заусенцы на торцах профилей должны удаляться механическим способом по требованию заказчика.

Продольный сварной шов выполняют автоматической высокочастотной сваркой, и он должен располагаться на расстоянии от грани профиля не ближе 4•t.

Грат с продольного шва снимают с наружной стороны профиля, при этом высота грата, выступающего над поверхностью профиля, не должна превышать:

  • при толщине стенки профиля до 4 мм — 0,5 мм;
  • при толщине стенки профиля более 4 мм — 1,0 мм.

Непровары (несплавления) продольного шва не должны превышать 50 мм на 1 м длины профиля. Длина отдельного местного непровара не должна быть более 20 мм.

Дефектные участки должны быть исправлены при помощи ручной или полуавтоматической сварки по ГОСТ 5264 и ГОСТ 8713 с применением сварочных и присадочных материалов, соответствующих механическим свойствам стали профиля. После исправления швы должны быть зачищены.

Временное сопротивление разрыву продольного сварного шва должно быть не менее 0,95 временного сопротивления разрыву основного металла.

Комплектность поставки

вернуться к содержанию

В комплект поставки входят:

  • профили, упакованные в пачки по типоразмерам и партиям;
  • документ о качестве.

Документ о качестве должен содержать следующие данные:

  • наименование предприятия-изготовителя или его товарный знак;
  • наименование потребителя;
  • обозначение профиля;
  • номер плавки, химический состав и механические свойства стали (по данным документа о качестве со штампом ОТК завода-поставщика листового проката в рулонах);
  • длину профиля;
  • количество пачек;
  • количество профилей;
  • номер заказа и штамп ОТК;
  • дату оформления документа о качестве.

Маркировка, упаковка

вернуться к содержанию

Профили увязывают в пачки с учетом требований ГОСТ 7566.

Профили в пачке должны быть плотно уложены и прочно обвязаны в поперечном направлении через каждые 2–3 м длины. Профили в пачке длиной до 6 м включительно должны быть обвязаны не менее чем в двух местах. Профили поставляют по теоретической массе. Масса пачки — не более 10 т.

Упаковка профилей в пачки должна обеспечивать возможность производить погрузочно-разгрузочные работы грузоподъемными механизмами без повреждения профилей и с соблюдением мер техники безопасности.

Маркировка профилей — по ГОСТ 7566.

Маркировка должна содержать:

  • наименование или товарный знак предприятия-изготовителя;
  • обозначение профиля;
  • номер плавки;
  • длину профиля;
  • количество профилей;
  • массу и номер пачки;
  • клеймо ОТК.

Правила приемки и методы контроля. Профили принимают партиями. Партией считают профили одного профилеразмера и одной марки стали, сопровождаемые одним документом о качестве. Количество профилей в партии должно быть не более 200 шт.

При наличии автоматического контроля сварки продольного шва проверке внешнего вида подлежат 3 % профилей от партии.

При отсутствии автоматического контроля профили подвергают сплошному контролю по ГОСТ 3242.

При проверке качества поверхности профилей партию считают соответствующей требованиям настоящего стандарта, если масса профилей с неудовлетворительной поверхностью не превышает 3 % массы партии.

Участки профилей с поперечными швами должны быть вырезаны и отбракованы. Допускается заварка поперечных швов профиля полуавтоматической сваркой при условии обеспечения равнопрочности шва основному металлу. Стык должен быть отмечен несмываемой краской.

Размеры, имеющие предельные отклонения, должны быть проверены на профилях, отобранных через каждые 1000 м профилирования. Если при проверке отобранных профилей окажется хотя бы один не соответствующий требованиям настоящего стандарта, следует отобрать удвоенное количество профилей от той же партии и произвести их повторную проверку.

При неудовлетворительных результатах повторной проверки производят поштучный контроль.

Марка, химический состав и механические свойства материала профилей должны быть удостоверены документом о качестве предприятия-поставщика листового проката в рулонах.

Геометрические размеры проверяют при операционном контроле измерительной металлической линейкой по ГОСТ 427, штангенциркулем МЦ–3 по ГОСТ 166, радиусным шаблоном, угловым шаблоном, угломером по ГОСТ 5378. Длину профилей замеряют рулеткой Р3–20 по ГОСТ 7502.

Геометрические размеры сечения профиля проверяются на расстоянии не менее большего размера сечения от торца профиля.

Допускается замена указанных мерительных инструментов другими, аналогичными по назначению, классом точности не ниже предусмотренных указанными стандартами.

Местную кривизну измеряют металлической линейкой по ГОСТ 427. Общую кривизну профиля измеряют при помощи струны, натянутой по концам профиля, и линейкой.

Скручивание и отклонение от перпендикулярности плоскости реза профилей определяют угломером по ГОСТ 5378.

Качество резки профилей проверяют внешним осмотром.

Сварные швы контролируют в соответствии с ГОСТ 3242 без испытания на плотность.

Комплектность проверяют сравнением подготовленной к отправке партии профилей с наряд-заказом.

Упаковку и маркировку профилей проверяют внешним осмотром на соответствие требованиям настоящего стандарта.

Профили перевозят транспортом всех видов в соответствии с правилами перевозки, действующими на данном виде транспорта.

Транспортирование профилей в части воздействия климатических факторов внешней среды — по условиям 7, хранение — по условиям ГОСТ 15150.

вернуться к содержанию

Швеллер

Содержание

Сортамент и масса 1 м проката

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры от № 5 до № 40 с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование. В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам. Швеллеры применяются в мощных стержневых конструкциях (мостах, большепролетных фермах и т. п.), а также в колоннах, связях и кровельных прогонах.

Расчетные формулы

вернуться к содержанию

Масса швеллера Мшв определяется по формуле:

Мшв = L·ρу,

где L – длина швеллера, м; ρу – теоретическая масса 1 м швеллера, вычисленная по номинальным размерам, при плотности стали 7850 кг/м3.

Значения радиусов закругления и уклона внутренних граней полок, используют для построения калибров и на профиле не контролируют.

Швеллеры горячекатаные ДСТУ 3436–96 (ГОСТ 8240–97)

Содержание

Сортамент и масса 1 м проката

Сортамент на горячекатаные швеллеры регламентируется ДСТУ 3436–96 (ГОСТ 8240–97). Данный стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.

По форме и размерам швеллеры подразделяют на:

  • У — с уклоном внутренних граней полок;
  • П — с параллельными гранями полок;
  • Э — экономичные с параллельными гранями полок;
  • Л — легкой серии с параллельными гранями полок;
  • С — специальные.

Швеллер с уклоном внутренних граней полок — серия У

вернуться к содержанию

Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10 %.

Швеллер с уклоном внутренних граней полок — серия У

Рис. 1. Швеллер с уклоном внутренних граней полок — серия У
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления полок; t — толщина полки; r — радиус закругления полок.


Таблица 1. Размеры и масса швеллеров
с уклоном внутренних граней полок — серия У по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии У
Размеры, мм Масса 1 м, кг Количество
метров в тонне, м
h b S t R r
не более
50 32 4,4 7 6 2,5 4,842 206,5
6,5У 65 36 4,4 7,2 6 2,5 5,899 169,5
80 40 4,5 7,4 6,5 2,5 7,049 141,9
10У 100 46 4,5 7,6 7 3 8,594 116,4
12У 120 52 4,8 7,8 7,5 3 10,43 95,87
14У 140 58 4,9 8,1 8 3 12,29 81,38
16У 160 64 5 8,4 8,5 3,5 14,23 70,30
15аУ 160 68 5 9 8,5 3,5 15,35 65,16
18У 180 70 5,1 8,7 9 3,5 16,26 61,50
18аУ 180 74 5,1 9,3 9 3,5 17,45 57,29
20У 200 76 5,2 9 9,5 4 18,37 54,43
22У 220 82 5,4 9,5 10 4 20,98 47,66
24У 240 90 5,6 10 10,5 4 24,06 41,56
27У 270 95 6 10,5 11 4,5 27,66 36,15
30У 300 100 6,5 11 12 5 31,78 31,47
33У 330 105 7 11,7 13 5 36,53 27,37
36У 360 110 7,5 12,6 14 6 41,91 23,86
40У 400 115 8 13,5 15 6 48,32 20,70

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.



Швеллер с параллельными гранями полок — серия П

вернуться к содержанию

Швеллер с параллельными гранями полок — серия П

Рис. 2. Швеллер с параллельными гранями полок — серия П
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.


Таблица 2. Размеры и масса швеллеров
с параллельными гранями полок — серия П по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии П
Размеры, мм Масса 1 м, кг Количество
метров в тонне, м
h b S t R r
не более
50 32 4,4 7 6 3,5 4,840 206,6
6,5П 65 36 4,4 7,2 6 3,5 5,897 169,6
80 40 4,5 7,4 6,5 3,5 7,051 141,8
10П 100 46 4,5 7,6 7 4 8,595 116,3
12П 120 52 4,8 7,8 7,5 4,5 10,42 95,94
14П 140 58 4,9 8,1 8 4,5 12,29 81,40
16П 160 64 5 8,4 8,5 5 14,22 70,32
16аП 160 68 5 9 8,5 5 15,34 65,18
18П 180 70 5,1 8,7 9 5 16,26 61,50
18аП 180 74 5,1 9,3 9 5 17,46 57,29
20П 200 76 5,2 9 9,5 5,5 18,37 54,44
22П 220 82 5,4 9,5 10 6 20,97 47,70
24П 240 90 5,6 10 10,5 6 24,05 41,58
27П 270 95 6 10,5 11 6,5 27,65 36,16
30П 300 100 6,5 11 12 7 31,78 31,47
33П 300 105 7 11,7 13 7,5 34,87 28,68
36П 360 110 7,5 12,6 14 8,5 41,89 23,87
40П 400 115 8 13,5 15 9 48,28 20,71

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.



Швеллер экономичный – серия Э

вернуться к содержанию

Швеллер экономичный — серия Э

Рис. 3. Швеллер экономичный — серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.


Таблица 3. Размеры и масса швеллеров
экономичных – серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии Э
Размеры, мм Масса м, кг Количество
метров в тонне, м
h b S t R r
не более
50 32 4,2 7 6,5 2,5 4,79 207,3
6,5Э 65 36 4,2 7,2 6,5 2,5 5,82 170,7
80 40 4,2 7,4 7,5 2,5 6,92 143,6
10Э 100 46 4,2 7,6 9 3 8,47 117,3
12Э 120 52 4,5 7,8 9,5 3 10,24 96,81
14Э 140 58 4,6 8,1 10 3 12,15 82,29
16Э 160 64 4,7 8,4 11 3,5 14,01 70,97
18Э 180 70 4,8 8,7 11,5 3,5 16,01 62,14
20Э 200 76 4,9 9 12 4 18,07 55,03
22Э 220 82 5,1 9,5 13 4 20,69 48,09
24Э 240 90 5,3 10 13 4 23,69 42,02
27Э 270 95 5,8 10,5 13 4,5 27,37 36,37
30Э 300 100 6,3 11 13 5 31,35 31,74
33Э 330 105 6,9 11,7 13 5 36,14 27,49
36Э 360 110 7,4 12,6 14 6 41,53 23,95
40Э 400 115 7,9 13,5 15,5 6 47,97 20,75

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.



Швеллер легкий – серия Л

вернуться к содержанию

Швеллер легкий — серия Л

Рис. 4. Швеллер легкий — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.


Таблица 4. Размеры и масса швеллеров легких — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии Л Размеры, мм Масса 1 м, кг Количество метров в тонне, м
h b S t R r
не более
12Л 120 30 3 4,8 7 0 5,026 199,0
14Л 140 32 3,2 5,6 7 0 6,214 160,9
16Л 160 35 3,4 5,3 8 0 7,115 140,5
18Л 180 40 3,6 5,6 8 0 8,503 117,6
20Л 200 45 3,8 6 9 0 10,12 98,81
22Л 220 50 4 6,4 10 0 11,87 84,27
24Л 240 55 4,2 6,8 10 0 13,67 73,14
27Л 270 60 4,5 7,3 11 0 16,31 61,33
30Л 300 65 4,8 7,8 11 0 19,08 52,40

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности мате-риала 7850 кг/м3 и является справочной величиной.



Швеллер специальный – серия С (соответствует ГОСТ 19425–74)

вернуться к содержанию

Швеллер специальный — серия С

Рис. 5. Швеллер специальный — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.


Таблица 5. Размеры и масса швеллеров
специальных — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии С
Размеры, мм Уклон полок, % Масса 1 м, кг Количество
метров в тонне
h b S t R r
не более
80 45 5,5 9 9 1,5 6 9,248 108,1
14С 140 58 6 9,5 9,5 4,75 14,54 68,80
14Са 140 60 8 9,5 9,5 5 10 16,70 59,89
16С 160 63 6,5 10 10 5 17,24 58,00
16Са 160 65 8,5 10 10 5 19,75 50,63
18С 180 68 7 10,5 10,5 5,3 20,17 49,57
18Са 180 70 9 10,5 10,5 5,3 23,00 43,48
18Сб 180 100 8 10,5 10,5 5 6 26,70 37,45
20С 200 73 7 11 11 5,5 10 22,60 44,25
20Са 200 75 9 11 11 5,5 10 25,74 38,85
20Сб 200 100 8 11 11 5,5 6 28,69 34,85
24С 240 85 9,5 14 14 7 34,90 28,66
26С 260 65 10 16 15 3 34,82 28,72
26Са 260 90 10 15 15 7,5 8 39,67 25,21
30С * 300 85 7,5 13,5 13,5 7 10 34,40 29,07
30Са 300 87 9,5 13,5 13,5 7 10 39,11 25,57
30Сб 300 89 11,5 13,5 13,5 7 10 43,82 22,82

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. * — Геометрические размеры швеллера 30С по ГОСТ 8240–97 отличаются от размеров швеллера 30С по ГОСТ 19425–74 .


Швеллеры изготавливают длиной от 2 до 12 м. Допускается изготовление швеллеров длиной свыше 12 м по соглашению потребителя с изготовителем. По длине швеллеры подразделяются на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5 % от массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Предельные отклонения размеров и массы

вернуться к содержанию

Предельные отклонения размеров швеллера

Рис. 6. Предельные отклонения размеров швеллера


Таблица 6. Предельные отклонения параметров

Параметр Интервал значений параметра Предельные отклонения
Высота, h До 80 включ. ±1,5
От 80 до 200 включ. ±2,0
От 200 до 400 включ. ±3,0
Ширина полки, b До 40 включ. ±1,5
От 40 до 89 включ. ±2,0
От 89 ±3,0
Толщина полки, t До 10 включ. –0,5
От 10 до 11 включ. –0,8
От 11 –1,0
Перекос полки, ∆, при ширине полки (b),
не более
До 95 включ. 1,0
От 95 0,015 b
Прогиб стенки, f,
по высоте (h) сечения профиля,
не более
До 100 включ. 0,5
От 100 до 200 включ. 1,0
От 200 до 400 включ. 1,5


Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера. Отклонение по массе — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц теоретической массы.

Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

Предельные отклонения по длине

вернуться к содержанию

Стандарт устанавливает предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

  • при длине от 2 до 8 м включ. — до + 40 мм;
  • при длине свыше 8 м — до + [40+5•(L–8)] мм, но не более 100 мм, где L – длина швеллера в метрах.

Косина реза, возникающая при обрезке швеллера, не должна выводить длину швеллеров за предельные отклонения по длине. Длина отдельного швеллера определяется стандартом как наибольшая длина условно вырезанной штанги с торцами, перпендикулярными продольной оси. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины, по соглашению изготовителя с потребителем — до 0,15 % длины.

При расчете массы партии к общей длине партии швеллеров в метрах мерной или кратной мерой длины прибавляют половину суммы предельных отклонений по длине швеллеров в партии.

вернуться к содержанию

Швеллер специальный по ГОСТ 19425–74

Содержание

  • 1. Сортамент и масса 1 м проката
  • 2. Предельные отклонения размеров и массы
  • Сортамент и масса 1 м проката

    Сортамент на специальные швеллеры регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные швеллеры для автомобильной промышленности.

    По точности прокатки швеллеры изготавливают:

    • высокой точности — А;
    • обычной точности — В.
    Швеллер специальный

    Рис. 1. Швеллер специальный

    Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.


    Таблица 1. Размеры и масса швеллеров специальных по ГОСТ 19425–74

    Номер швеллера
    серии С
    Размеры, мм Масса 1 м, кг Количество
    метров в тонне
    h b S t R r
    не более
    18С 180 68 7 10,5 10,5 5,3 20,17 49,57
    18Са 180 70 9 10,5 10,5 5,3 23,00 43,48
    20С 200 73 7 11 11 5,5 22,60 44,25
    30С * 300 87 9,5 13,5 13,5 6,8 39,11 25,57

    Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и даны для построения калибра. * — Геометрические размеры швеллера 30С по ГОСТ 19425–74 отличаются от размеров швеллера 30С по ГОСТ 8240–97.


    Швеллеры изготавливаются длиной от 4 до 13 м:

    • мерной длины;
    • кратной мерной длины;
    • мерной длины с остатком до 5 % от массы партии;
    • кратной мерной длины с остатком до 5 % от массы партии;
    • немерной длины.

    Остатком считаются профили длиной не менее 3 м.

    Предельные отклонения размеров и массы

    вернуться к содержанию

    Таблица 2. Предельные отклонения по размерам профилей, мм

    Номер профиля По высоте профиля По ширине полки По толщине полки
    Точность прокатки
    обычная высокая обычная высокая
    18 ±2,5 ±2,5 Плюсовые отклонения ограничиваются
    предельными отклонениями по массе
    От 18 до 30 ±3,0 ±3,0


    Предельные отклонения по массе 1 м профиля не должны превышать плюс 3, минус 5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

    Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

    • + 40 мм при длине до 8 м;
    • + 80 мм при длине св. 8 м.

    Предельные отклонения по длине профилей мерной и кратной мерной длины для высокой точности прокатки не должны превышать:

    • + 40 мм при длине до 8 м;
    • + 5 мм на каждый метр свыше 8 м.

    вернуться к содержанию

Швеллеры стальные горячекатаные по DIN 1026

Сортамент и масса

Швеллер по DIN 1026

Рис. 1. Швеллер по DIN 1026


Таблица 1. Размеры швеллера по DIN 1026

Обозначение Высота,
h, мм
Ширина,
b, мм
Толщина,
S, мм
Масса 1 м,
кг
30x15 30 15 4 1,74
30 30 33 5 4,27
40x20 40 20 5 2,87
40 40 35 5 4,87
50x25 50 25 5 3,86
50 50 38 5 5,59
60 60 30 6 5,07
65 65 42 5,5 7,09
80 80 45 6 8,64
100 100 50 6 10,6
120 120 55 7 13,4
140 140 60 7 16
160 160 65 7,5 18,8
180 180 70 8 22
200 200 75 8,5 25,3
220 220 80 9 29,4
240 240 85 9,5 33,2
260 260 90 10 37,9
280 280 95 10 41,8
300 300 100 10 46,2
320 320 100 14 59,5
350 350 100 14 60,6
380 380 102 13,5 63,1
400 400 110 14 71,8



вернуться к содержанию

Швеллер гнутый равнополочный по ГОСТ 8278–83

Содержание

Сортамент и масса 1 м проката

Сортамент на гнутые равнополочные швеллеры регламентируется ГОСТ 8278–83. Данный стандарт распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования швеллеры подразделяют на:

  • высокой точности — А;
  • повышенной точности — Б;
  • обычной точности — В.
Швеллер гнутый по ГОСТ 8278–83

Рис. 1. Швеллер гнутый по ГОСТ 8278–83

Условные обозначения: h — высота швеллера; S — толщина полки; b — ширина полки; R — радиус внутреннего закругления.


Таблица 1. Размеры и масса гнутых швеллеров
из углеродистой кипящей и полуспокойной стали

h, мм b, мм S, мм R, не более,
мм
Масса 1 м,
кг
25 26 2 3 1,092
25 30 2 3 1,218
28 27 2,5 4 1,423
30 25 3 5 1,611
30 30 2 3 1,296
32 25 3 5 1,658
32 32 2 3 1,39
38 95 2,5 3 4,305
40 20 2 3 1,139
40 20 3 5 1,611
40 30 2 3 1,453
40 30 2,5 3 1,793
40 40 2 3 1,767
40 40 2,5 3 2,185
40 40 3 5 2,553
42 42 4 6 3,49
43 45 2 3 1,971
45 25 3 5 1,965
45 31 2 3 1,563
48 70 5 7 6,666
50 30 2 3 1,61
50 30 2,5 3 1,989
50 32 2,5 3 2,068
50 40 2 3 1,924
50 40 2,5 3 2,382
50 40 3 4 2,809
50 40 4 6 3,615
50 47 6 9 5,732
50 50 2,5 3 2,774
50 50 3 4 3,28
50 50 4 6 4,243
60 26 2,5 4 2,011
60 30 2,5 3 2,185
60 30 3 5 2,553
60 32 2,5 3 2,264
60 32 3 4 2,668
60 32 4 6 3,427
60 40 2 3 2,081
60 40 3 4 3,045
60 50 3 5 3,495
60 60 3 4 3,987
60 60 4 6 5,185
60 80 3 5 4,908
60 90 5 7 8,707
63 21 2,2 3 1,677
65 75 4 6 6,284
68 27 1 2 0,9252
70 30 2 3 1,924
70 40 3 5 3,26
70 50 3 5 3,731
70 50 4 6 4,871
70 60 4 6 5,499
78 46 6 9 6,957
80 25 4 6 3,615
80 32 4 6 4,055
80 35 4 6 4,243
80 40 2,5 3 2,97
80 40 3 4 3,516
80 50 4 6 5,185
80 60 3 4 4,458
80 60 4 6 5,813
80 60 6 9 8,37
80 80 3 4 5,4
80 80 4 6 7,069
80 85 4 6 7,383
80 100 6 9 12,14
90 50 3,5 5 4,869
90 54 5 7 7,059
90 100 2,5 4 5,505
100 40 2,5 3 3,363
100 40 3 5 3,966
100 50 3 4 4,458
100 50 4 6 5,813
100 50 5 7 7,137
100 50 6 9 8,37
100 60 3 4 4,929
100 60 4 6 6,441
100 80 3 4 5,871
100 80 4 6 7,697
100 80 5 7 9,492
100 100 3 5 6,792
100 100 6 9 13,08
100 160 4 6 12,72
104 20 2 3 2,144
106 50 4 6 6,002
108 70 6 9 10,63
110 26 2,5 3 3,01
110 50 4 6 6,127
110 50 5 7 7,53
110 100 4 6 9,267
120 25 4 6 4,871
120 50 3 5 4,908
120 50 4 6 6,441
120 50 6 9 9,312
120 60 4 6 7,069
120 60 5 7 8,707
120 60 6 9 10,25
120 70 5 7 9,492
120 80 4 6 8,325
120 80 5 7 10,28
140 40 2,5 3 4,148
140 40 3 5 4,908
140 60 3 5 5,85
140 60 5 7 9,492
140 60 6 9 11,2
140 70 5 7 10,28
140 80 4 6 8,953
140 80 5 7 11,06
145 65 3 5 6,204
148 25 4 6 5,75
160 40 2 3 3,651
160 40 3 5 5,379
160 40 5 7 8,707
160 50 2,5 4 4,916
160 50 4 6 7,697
160 50 5 7 9,492
160 50 6 9 11,2
160 60 2,5 4 5,308
160 60 3 5 6,321
160 60 4 6 8,325
160 60 5 7 10,28
160 60 6 9 12,14
160 70 4 6 8,953
160 80 2,5 3 6,11
160 80 3 5 7,263
160 80 4 6 9,581
160 80 5 7 11,85
160 80 6 9 14,02
160 100 3 5 8,205
160 100 6 9 15,91
160 120 5 7 14,99
160 120 6 9 17,79
160 160 6 9 21,56
170 60 4 6 8,639
170 70 5 7 11,45
170 70 6 9 13,55
180 40 3 5 5,85
180 40 4 6 7,697
180 50 4 6 8,325
180 70 6 9 14,02
180 80 4 6 10,21
180 80 5 7 12,63
180 80 6 9 14,96
180 100 5 7 14,2
180 100 6 9 16,85
180 130 8 12 25,76
185 100 3 5 8,794
200 50 3 5 6,792
200 50 4 6 8,953
200 80 4 6 10,84
200 80 5 7 13,42
200 80 6 9 15,91
200 100 3 5 9,147
200 100 6 9 17,79
200 180 6 9 25,33
205 38 2,5 3 5,345
210 57 4 6 9,707
250 35 3 5 7,263
250 60 3 5 8,441
250 60 4 6 11,15
250 60 5 7 13,81
250 60 6 9 16,38
250 125 6 9 22,5
270 100 7 10 24,42
280 60 3,9 6 11,8
280 140 5 7 21,27
300 80 6 9 20,62
300 100 8 12 29,53
310 100 6 9 22,97
380 65 6 9 22,97
400 95 8 12 35,18
410 65 6 9 24,38

Примечание. Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Таблица 2. Размеры и масса гнутых швеллеров
из углеродистой спокойной и низколегированной стали

h, мм b, мм s, мм R, не более,
мм
Масса 1 м,
кг
25 26 2 5 1,065
25 30 2 5 1,191
30 25 3 7 1,571
30 30 2 5 1,269
38 95 2,5 6 4,254
40 20 2 5 1,112
40 30 2 5 1,426
40 30 2,5 6 1,742
40 40 2 5 1,74
40 40 2,5 6 2,135
40 40 3 7 2,513
48 70 5 12 6,498
50 30 2 5 1,583
50 30 2,5 6 1,938
50 40 2 5 1,897
50 40 2,5 6 2,331
50 40 3 7 2,748
50 50 2,5 6 2,723
50 50 3 7 3,219
50 50 4 10 4,135
50 60 4 10 4,763
60 30 2,5 6 2,135
60 30 3 7 2,513
60 32 2,5 6 2,213
60 32 3 7 2,607
60 40 2 5 2,054
60 40 3 7 2,984
60 50 3 7 3,455
60 60 3 7 3,926
60 60 4 10 5,077
60 90 5 12 8,539
65 40 4 10 3,978
65 75 4 10 6,176
70 40 3 7 3,219
70 60 4 10 5,391
70 65 4 10 5,705
78 46 6 14 6,754
80 32 4 10 3,947
80 35 4 10 4,135
80 40 2,5 6 2,92
80 40 3 7 3,455
80 50 4 10 5,077
80 60 3 7 4,397
80 60 4 10 5,705
80 60 6 14 8,167
80 80 3 7 5,339
80 80 4 10 6,961
80 85 4 10 7,275
90 54 5 12 6,89
90 115 5 12 11,68
100 40 2,5 6 3,312
100 40 3 7 3,926
100 50 3 7 4,397
100 50 4 10 5,705
100 50 5 12 6,969
100 50 7 18 9,207
100 60 3 7 4,868
100 60 4 10 6,333
100 80 3 7 5,81
100 80 4 10 7,589
100 80 5 12 9,324
100 120 8 20 19,05
100 160 4 10 12,61
110 26 2,5 6 2,959
110 50 4 10 6,019
110 50 5 12 7,361
120 25 4 10 4,763
120 50 3 7 4,868
120 60 4 10 6,961
120 60 5 12 8,539
120 60 6 14 10,051
120 75 4 10 7,903
120 80 4 10 8,217
120 80 5 12 10,11
120 90 7 18 14,7
120 105 8 20 18,43
130 135 8 20 22,82
140 40 2,5 6 4,097
140 60 4 10 7,589
140 60 5 12 9,324
140 60 6 14 10,99
140 70 5 12 10,11
140 80 4 10 8,845
140 80 5 12 10,89
145 65 3 7 6,163
145 75 5 12 10,7
160 40 3 7 5,339
160 40 5 12 8,539
160 50 4 10 7,589
160 50 5 12 9,324
160 60 3 7 6,281
160 60 4 10 8,217
160 60 5 10 10,18
160 60 6 14 11,94
160 75 8 20 17,17
160 80 2,5 6 6,06
160 80 4 10 9,473
160 80 5 12 11,68
160 120 6 14 17,59
160 160 6 14 21,36
170 70 5 12 11,29
170 70 6 14 13,35
180 50 4 10 8,217
180 70 5 12 11,68
180 70 6 14 13,82
180 70 7 18 15,8
180 80 4 10 10,1
180 80 5 12 12,46
180 80 6 14 14,76
180 80 8 20 19,05
180 100 5 12 14,03
180 100 6 14 16,65
180 130 8 20 25,33
200 60 4 10 9,473
200 80 4 10 10,73
200 80 5 12 13,25
200 80 6 14 15,7
200 100 5 12 14,82
200 100 6 14 17,59
205 38 2,5 6 5,294
206 75 6 14 15,52
210 57 4 10 9,599
250 25 3 7 6,752
250 60 4 10 11,04
250 60 5 12 13,64
250 60 6 14 16,17
250 90 8 20 24,71
250 125 6 14 22,3
270 100 7 18 24,04
280 60 3,9 10 11,69
280 60 6 14 17,59
300 80 6 14 20,41
310 100 6 14 22,77

Примечание. Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Швеллеры изготавливают длиной от 3 до 11,8 мм. По длине швеллеры подразделяют на:

  • мерной длины;
  • мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
  • немерной длины.

Допускается изготавливать швеллеры длиной 12 м по требованию потребителя.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 3. Предельные отклонения высоты швеллера, мм

Высота стенки
швеллера, мм
Точность профилирования
Высокая по толщине Повышенная Обычная
До 2,5 Св. 2,5
До 50 включ. ±0,50 ±0,75 ±1,00 ±1,00
От 50 до 100 включ. ±0,75 ±1,30 ±1,30 ±1,50
От 100 до 150 включ. ±1,25 ±1,50 ±1,50 ±2,00
от 150 ±1,50 ±2,00 ±2,00 ±2,50


Таблица 4. Предельные отклонения ширины полки

Высота стенки
швеллера, мм
Точность профилирования
Высокая по толщине Повышенная Обычная
До 2,5 Св. 2,5
До 50 включ. ±0,50 ±0,75 ±1,00 ±1,00
От 50 до 100 включ. ±0,75 ±1,30 ±1,30 ±1,50
От 100 до 150 включ. ±1,25 ±1,50 ±1,50 ±2,00
До 150 ±1,50 ±2,00 ±2,00 ±2,50


Предельные отклонения от угла 90° не должны превышать:

  • ± 1°30' — при ширине полки до 100 мм;
  • ± 1° — при ширине полки свыше 100 мм.

Предельные отклонения по длине

вернуться к содержанию

Таблица 5. Предельные отклонения по длине мерной и кратной мерной длины

Длина, м Предельные отклонения
точности порезки, мм
До 7 40
От 7 +40 и +5 на каждый метр длины свыше 7 м


Скручивание швеллеров вокруг продольной оси не должно превышать 1° на один метр длины швеллера, но не более 10°. Кривизна швеллеров не должна превышать 0,1 % длины. Волнистость полок швеллеров не должна превышать 2 мм на 1 м. Контроль размеров поперечного сечения швеллеров, а также скручивания и кривизны проводят на расстоянии: при высокой точности профилирования — не менее 80 мм от торцов, повышенной — 100 мм и обычной — 200 мм. Высота швеллера определяется в плоскости на расстоянии, равном значению внешнего радиуса кривизны (R+S).

вернуться к содержанию

Швеллер гнутый неравнополочный по ГОСТ 8281–80

Содержание

Сортамент и масса 1 м проката

Сортамент на гнутые неравнополочные швеллеры регламентируется ГОСТ 8281–80. Данный стандарт распространяется на стальные гнутые неравнополочные швеллеры, изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.

По точности прокатки швеллеры подразделяют на:

  • высокой точности — А;
  • повышенной точности — Б;
  • обычной точности — В.
Швеллер гнутый по ГОСТ 8281–80

Рис. 1. Швеллер гнутый по ГОСТ 8281–80

Условные обозначения: h — высота швеллера; b — ширина большей полки; S — толщина полки; b1 — ширина меньшей полки; R и R1 — радиусы внутреннего закругления.


Таблица 1. Размеры и масса гнутых швеллеров из углеродистой кипящей
и полуспокойной стали с временным сопротивлением разрыву не более 460 МПа

h, мм b, мм b1, мм S, мм R, не более,
мм
Масса 1 м,
кг
32 22 12 3 5 1,261
32 32* 20 2 3 1,189
32 40* 15 3 5 1,756
32 50 20 4 6 2,709
37 60 32 3 5 2,745
35 35 26 2,5 4 1,681
40 32* 20 2 3 1,314
40 40* 20 2 3 1,440
40 50* 32 3 5 2,580
43 106 32 3 5 3,970
45 25 15 3 5 1,709
50 40 12 2,5 4 1,798
50 48 15 3 5 2,368
50 40* 20 2 3 1,597
50 50* 15 3 5 2,415
50 50* 25 2 3 1,832
50 50* 25 3 5 2,651
50 50* 25 4 6 3,431
50 55 30 2 3 1,989
50 60 32 3 5 3,051
50 60* 32 4 6 3,965
50 92 60 3 5 4,464
60 40* 20 2 3 1,754
60 50* 25 3 5 2,886
60 60* 32 3 5 3,287
65 55 20 2,5 4 2,544
65 65 40 4 6 4,844
67 65 35 3 5 3,640
70 80 50 4 6 5,786
80 50* 25 3 5 3,357
80 60* 32 3 5 3,758
80 60* 40 3 5 3,946
80 80* 40 3 5 4,417
80 80* 40 5 7 7,104
80 80 50 4 6 6,100
90 80 50 4 6 6,414
100 50* 25 3 5 3,828
100 60* 32 3 5 4,229
100 80* 40 3 5 4,888
100 80 50 4 6 6,728
100 80 50 5 7 8,281
100 100* 60 4 6 7,670
100 100 60 6 9 11,16
100 180 35 8 12 17,86
120 45* 35 5 7 7,104
120 60 50 5 7 8,281
130 108 50 4 6 8,549
135 50 36 4 6 6,446
140 70 30 4 6 7,042
144 160 90 6 9 17,47
160 50 30 3 5 5,359
160 50* 30 4 6 7,042
160 80 50 5 7 10,64
200 50 30 4 6 8,298
270 90 72 8 12 25,21
270 90 80 6 9 19,63
300 80 40 4 6 12,69
300 80 40 5 7 15,74

* – швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. R1=R+2 мм.


Таблица 2. Размеры и масса гнутых швеллеров углеродистой спокойной
и низколегированной стали с временным сопротивлением разрыву более 460 МПа

h, мм b, мм b1, мм S, мм R, не более,
мм
Масса 1 м,
кг
32 22 12 3 7 1,221
32 32* 20 2 5 1,162
32 40* 15 3 7 1,716
32 50 20 4 10 2,601
35 35 26 2,5 6 1,647
37 60 32 3 7 2,705
40 32* 20 2 5 1,287
40 40* 20 2 5 1,413
40 50* 32 3 7 2,54
43 106 32 3 7 3,929
45 25 15 3 7 1,668
50 40 12 2,5 6 1,765
50 48 15 3 7 2,328
50 40* 20 2 5 1,57
50 50* 15 3 7 2,375
50 50* 25 2 5 1,805
50 50* 25 3 7 2,61
50 50 25 4 10 3,323
50 55 30 2 5 1,962
50 60 32 3 7 3,011
50 60* 32 4 10 3,857
50 92 60 3 7 4,424
60 40* 20 2 5 1,727
60 50* 25 3 7 2,846
60 60* 32 3 7 3,246
65 55 20 2,5 6 2,51
65 65 40 4 10 4,736
67 65 35 3 7 3,6
70 80 50 4 10 5,678
80 50* 25 3 7 3,317
80 60* 32 3 7 3,717
80 60* 40 3 7 3,906
80 80* 40 3 7 4,377
80 80* 40 5 12 6,935
80 80 50 4 10 5,992
90 80 50 4 10 6,306
100 50* 25 3 7 3,788
100 60* 32 3 7 4,188
100 80* 40 3 7 4,848
100 80 50 4 10 6,62
100 80 50 5 12 8,113
100 100* 60 4 10 7,562
100 100 60 6 14 10,95
100 180 35 8 20 17,43
120 45* 35 5 12 6,935
120 60 50 5 12 8,113
130 108 50 4 10 8,442
135 50 36 4 10 6,338
140 70 30 4 10 6,934
144 160 90 6 14 17,26
160 50 30 3 7 5,319
160 50* 30 4 10 6,934
160 80 50 5 12 10,47
200 50 30 4 10 8,19
270 90 72 8 20 24,78
270 90 80 6 14 19,43
300 80 40 4 10 12,59
300 80 40 5 12 15,57

* — швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. R1=R+2 мм.


Швеллеры в соответствии с заказом изготавливают длиной от 4 до 11,8 м. По длине швеллеры подразделяют на:

  • мерной длины;
  • мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
  • немерной длины.

Немерными отрезками считают швеллеры длиной не менее 3 м.

Предельные отклонения размеров и массы

вернуться к содержанию

Таблица 3. Предельные отклонения по высоте швеллера

Высота швеллера, мм Предельные отклонения, мм
Высокая точность Повышенная точность Обычная точность
До 40 включ. ±0,5 ±1,0 ±1,0
От 40 до 50 включ. ±1,2 ±1,5
От 50 до 60 включ. +0,5/-1,0
От 60 до 100 включ. ±1,5 ±2,0
От 100 до 160 включ. +1,0/-1,5
От 160 до 220 включ. ±2,0 ±2,5
От 220 +1,5/-2,0


Таблица 4. Предельные отклонения по ширине полок швеллера

Ширина полок Предельные отклонения, мм
Высокая точность Повышенная точность Обычная точность
До 40 включ. ±0,5 ±1,0 ±1,0
Св. 40 до 50 включ. ±1,2 ±2,0
От 50 до 60 включ. +0,5/-1,0
От 60 до 80 включ. ±1,5 ±2,5
От 80 до 120 включ. ±1,0
От 120 ±2,0 ±2,0 ±3,0


Предельные отклонения по толщине неравнополочных швеллеров должны соответствовать предельным отклонениям толщины заготовки шириной 1000–2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903–74. Допускается изготовление швеллеров из заготовки повышенной точности прокатки А.

Предельные отклонения по длине

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

  • для профилей обычной точности:
    • +40 мм — для швеллеров длиной до 6 м;
    • +80 мм — для швеллеров длиной свыше 6 м.
  • для профилей высокой точности:
    • +30 мм для профилей длиной до 6 м;
    • +5 мм на каждый метр для швеллеров длиной свыше 6 м.

вернуться к содержанию
